振動式・音叉式レベルスイッチ SC型

サニタリー、耐圧防爆、設定が容易な
振動式・音叉式 レベルスイッチ

測定対象:液体・粉体・粒体

SC型:高周波吸収自動補正・直列共振タイプ(耐付着型)SC-d型:防爆仕様 耐圧防爆構造ATEX

特長

  • サニタリー仕様。
  • 耐圧防爆構造(ATEX)。
  • 感度調整可能。
  • フェールセーフ機能(電源OFF時は出力・信号をカットオフ)。
  • AC/DC 20~250V 50/60Hz 対応。

用途

  • 振動式:粉体全般
  • 音叉式:粉体全般、液体全般
方式 測定物 測定事例
振動式 粉体全般 樹脂ペレット、セメント、石炭灰、ガラスの破片、粉ミルク、砂糖、コーヒー豆、小麦、穀物、排水中のスラッジ など
音叉式 粉体全般 樹脂ペレット、セメント、石炭灰、ガラスの破片、粉ミルク、砂糖、コーヒー豆、小麦、穀物、排水中のスラッジ など
液体全般 石油、オイル、塗料、排水、調味液、クリーム、ドリンク など

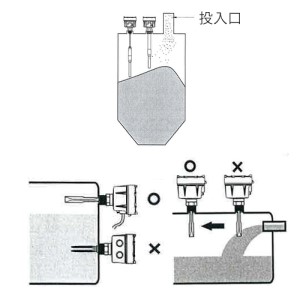

取付イメージ

SC型 取付イメージ

主な仕様

振動式 音叉式
材質 SUS304、SUS316 SUS316L、テフロンコーティング
使用温度 -40℃~80℃ -40℃~130℃
耐圧 -1~1MPa -1~4MPa
測定可能比重 ≧0.32(粉体) ≧0.07(粉体)
≧0.7(液体)粘度1~1000
入力 AC/DC 20~250V 50/60Hz
出力 リレー、SPDT、PNP/NPN
取付 フランジ25A以上、ネジ1インチ以上、ヘルール2S以上
接続 - DIN、ASI、ケーブルコネクター
