電極式レベルスイッチ EL-B型

1台で多点検出・低コスト、高い耐久性を誇り屋外で使える
電極式レベルスイッチ

測定対象:導電性液体 腐食性液体、温水、熱水

EL-B型:一般仕様

特長

  • 低価格タイプ。
  • 高い耐久性、湯気・結露対策。
  • 多点検出が可能(標準4点。最大7点)。
  • ABS樹脂製防滴端子ボックスで屋外設置可能 (IP65)。
  • 電極棒を絶縁チューブ被覆、またはテフロンコーティングすることにより、浮遊物の影響を受けない。
  • 塩酸・硫酸などの薬液に使用可能 (PVC製)
  • 温水に使用可能 (PP製)。
  • 電極保持部はOリングシール構造でペーパーやガスの侵入を防止 耐圧0.3MPa。
  • 試験成績書付き。



用途

  • あらゆる導電性液体の検知
  • 腐食性液体、温水、熱水
  • ビル・マンションの上下水道の他、産業設備、浄水場、汚水処理場での水位制御、泡面検知

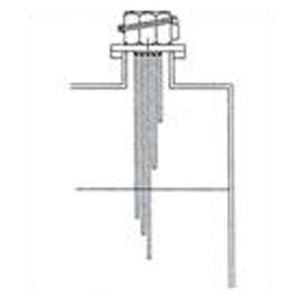

取付イメージ

EL-B型 取付イメージ

主な仕様

型式 EL-B型:一般仕様タイプ
動作原理 電極間の微小電流の通電の有無によって液面を検出する。
接液部材質 SUS304、SUS316、SUS316L、チタン、ハステロイC276、ハステロイB
使用温度 ABS、PVC製:最大 50℃、PP製:最大 80℃
耐圧 最大 0.3MPa
標準取付寸法 フランジ JIS10K/100A, G2ネジなど

用途別材質

型式用途 端子箱/電極保持部材質 取付 耐熱 シール性能 最大電極数
一般用 ABS/ABS G2/フランジ 60℃ 0.3MPa 5本
酸性液用 ABS/PVC G2/フランジ 50℃ 0.3MPa 6本/8本
温水用 ABS/PP G2/フランジ 80℃ 0.3MPa 6本/8本
熱水用 SUS/PTFE※1 G2/フランジ 100℃ 0.3MPa 5本/6本
SUS/SUS フランジ 150℃ 0.5MPa※2 6本

※1:電極長 Max.1000mm

※2:0.5MPa加圧時シール性能保証(耐圧タイプ)

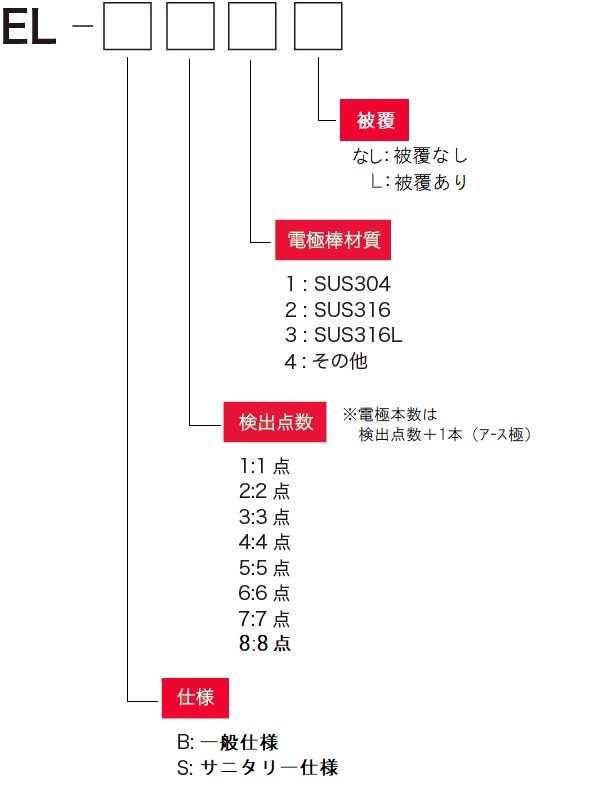

型式表示

EL型 型式表示

図面

EL-B型 図面PDFファイルEL-B型 図面
