1台で多点検出可・低コスト、現場での接点位置調整が容易。サニタリー仕様電極式レベルスイッチ
測定対象：導電性液体 食品・飲料プラントでの水位制御、泡面検知
EL-S型：サニタリー仕様
特長
- IDF2S・2.5Sヘルール取付（PTFE・SUS）
- 耐圧：0.3MPa(PTFEホルダー) 0.5MPa(SUSホルダー)
- 分解洗浄（温水・スチーム・薬液）可能
- 電極棒材質：SUS304・316・316L・テフロンコーティング仕様
- Oリングシール（バイトン・EPDM他）
- 1台で多点検知可能・低コスト
- 現場での接点位置調整が容易
- 耐結露仕様・耐蝕仕様
- 被覆(コーティング)仕様
用途
- サニタリー・プラントでの水位制御、泡面検知
- 食品用充填機械、食品用殺菌装置、食品用クッションタンク等
主な仕様
| 型式 | EL-S型：サニタリー仕様タイプ |
|---|---|
| サニタリー仕様型式 | ♯400バフ仕上相当、電解研磨、不動態化処理、ケース材質はSUS、電極ホルダーはSUS・テフロン、Ｏリングシール（バイトン・ＥＰＤＭ他）*試験成績書付き |
| 動作原理 | 電極間の微小電流の通電の有無によって液面を検出する。 |
| 電極材質 | SUS304、SUS316、SUS316L(コーティング材質:PTFE) |
| 使用温度 | 最大 100℃ ※スチーム滅菌対応 |
| 耐圧 | 最大 0.3MPa(PTFEホルダー)最大 0.5MPa(SUSホルダー) |
| 標準取付寸法 | IDFヘルール(2S, 2.5S) |
用途別材質
| 型式用途 | 端子箱/電極保持部材質 | 取付 | 耐熱 | シール性能 | 最大電極数 |
|---|---|---|---|---|---|
| サニタリー用 | SUS/PTFE※１ | 2Sヘルール | 100℃※130℃滅菌対応 | 0.3MPa | 5本 |
| 2.5Sヘルール | 6本 | ||||
| SUS/SUS | 2Sヘルール | 150℃ | 0.5MPa※２ | 4本 | |
| 2.5Sヘルール | 6本 |
※１：電極長 Max.1000mm ※２：0.5MPa加圧時シール性能保証（耐圧タイプ）
型式表示

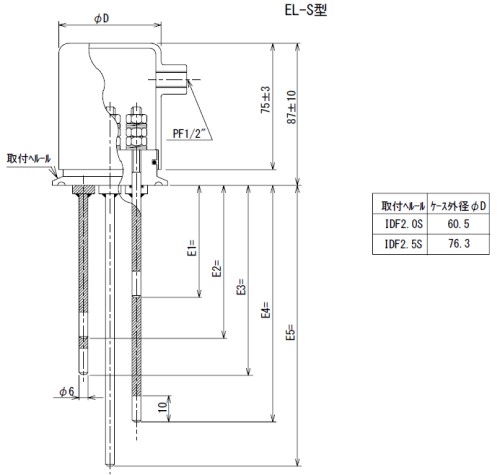

図面
