フロート式レベル計 FLC型

サニタリー・本質安全防爆・耐圧・防水・DC4~20mA出力の
フロート式レベル計(液面計)
測定対象:低粘性液体

FLC型:リードスイッチ式抵抗タイプ

FLC-d型:本質安全防爆構造ExiaⅡCT5(TIIS) 耐圧防爆構造(ATEX)

特長

  • 圧力・温度・泡・比重の影響をほとんど受けません。
  • 測定物の性質や周囲条件に応じた材質・構造の選択が可能。
  • DC4~20mAの出力信号を標準装備のため、警報点の任意設定や調整が可能。
  • 指示計および外部信号保護のため、リミッタ回路を採用。
  • 短い計測長対応のために5㎜、2.5㎜のリードスイッチ・ピッチもあり。(標準10㎜ピッチ)
  • トラブルシュートが容易。(センサーが持つ固有の全抵抗と、動作位置で形成 される合成抵抗を比較できるため原因調査が容易で短時間で復旧可能)
  • 防水ケース (水没する恐れのある地下タンクでも使用可能)
  • 本質安全・防水構造。※耐蝕仕様もあります。

用途

  • タンク内の連続液面検出・制御。(高粘度・付着が成長する液を除く)

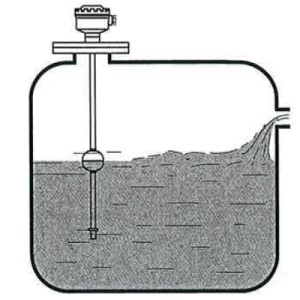

取付イメージ

フロート式レベル計 FLC型 取付イメージ

主な仕様

型式 FLC型: リードスイッチ式抵抗タイプ FLC-d型:防爆仕様タイプ 本質安全防爆構造ExiaⅡCT5(TIIS)、 耐圧防爆構造(ATEX)
サニタリー仕様 #400バフ仕上げ相当 電解研磨 不動態化処理 耐結露処理 IDFサニタリーヘルール/シート・ナット取付
動作原理 フロート(浮き子)が上下することにより、フロート内部のマグネットがステム内部の リードスイッチを作動(ON)させる。これに伴う電圧変化をとらえて液位を連続指示する。
接液部材質 標準:SUS304,SUS316,SUS316L 耐触仕様:PVC,PP,テフロン,FRP,チタン,ハステロイC276,ハステロイB
使用温度 SUS:最大 150℃ PVC:最大  50℃
耐圧 SUS:最大 3MPa PVC:最大 0.2MPa
入力電源 AC100V/200V(±10%)50/60Hz, DC24V(2線式)
出力 DC4~20mA
標準取付寸法 フランジ JIS5K/40A, IDF2Sヘルールなど

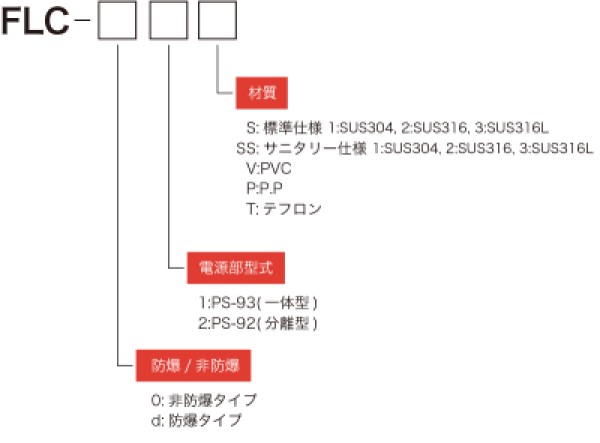

FLC型 型式表示

FLC型型式表示

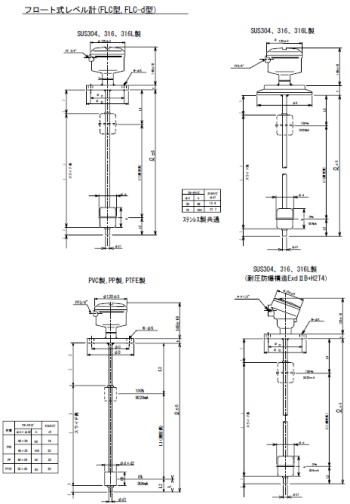

図面

FLC型 図面PDFファイルFLC型図面
