導電率式レベルスイッチ QR型

各種洗浄・排水設備で発生する泡のタイムリーな検知、酸・苛性ソーダの混入検知に低価格で使いやすい泡面検出センサ
導電率式レベルスイッチ

測定対象:導電性泡・界面

QR型:サニタリー仕様

特長

  • 両液とも導電性あり・比重差なしの界面を検知。※電気抵抗値が異なる場合
  • センサーに駆動部がなく高い耐久性。
  • 洗浄・保守が容易。
  • 感度調整が容易。



用途

  • 導電性液体の泡面や界面検知
  • 食品・化学プラントのプロセスコントロール
  • 食品プラントでのCIP洗浄液分岐検知
  • 河川に放流する循環冷却水への他液混入検知
  • 酸や苛性ソーダの混入検知
  • 排水処理設備(プール)で発生する局部的な泡の検知
  • 発酵槽で発生する泡のタイムリーな泡検知

取付イメージ

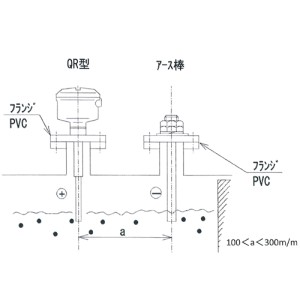

QR型 取付イメージ

主な仕様

型式 QR型:サニタリータイプ
サニタリー仕様 ♯400バフ仕上相当・電解研磨・不動態化処理・耐結露処理・耐熱150℃仕様

IDFサニタリーへルール/シート・ナット取付
動作原理 導電性液体の抵抗変化を0~1MΩ(1MS)の範囲で検出し、出力リレーを動作させる。
電極材質 SUS304、SUS316、SUS316L、チタン、ハステロイC276、ハステロイB
使用温度 -20℃~120℃
耐圧 最大 1MPa
入力電源 AC100V/200V(±10%) 50/60Hz
出力 リレー接点(リレー電源部と接続)
標準取付寸法 フランジ JIS5K/25A、1"PTネジ、IDFへルール(1.5S、2S)など

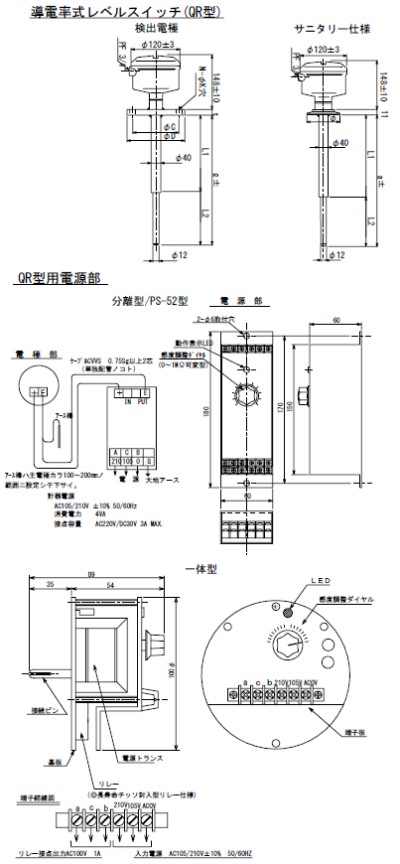

図面

QR型 図面PDFファイルQR型 図面
