圧力式 水位計 MK-PL型

高精度・長寿命、投込式で設置・保守・点検が容易
圧力式(ダイヤフラム式)水位計
測定対象:深井戸、下水処理場、貯水池、造船所、河川などの水位計測

MK-PL型:圧力式(ダイヤフラム式)

特長

  • 投込式なので設置・保守・点検が容易。
  • 高精度(±0.2%)、デジタル指示計付。
  • 可動部がなく長寿命。
  • 雷害対策品あり。

用途

  • 配水池、貯水池、ダム、下水処理場、深井戸、造船所、河川などの水位計測。

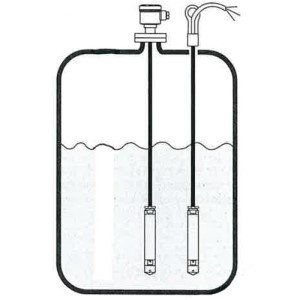

取付イメージ

MK-PL型 取付イメージ

主な仕様

型式 MK-PL型:圧力式
動作原理 検出器先端の受圧ダイアフラムが水位を液体圧として受ける。それを圧力変換素子が電気信号に変換し、水位を連続指示する。中空ケーブルを使用し、大気圧の変動誤差を自動的に補正する。
接液部材質 SUS304、SUS316、SUS316L
使用温度 最大 50℃
耐圧 最大 1MPa
入力電源 DC24V(2線式)
出力 DC4~20mA(2線式)

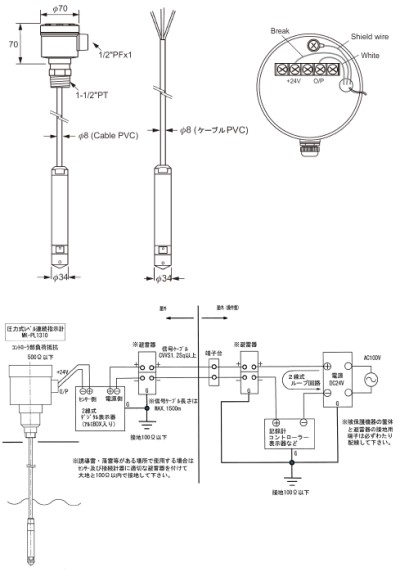

図面

MK-PL型 図面PDFファイルMK-PL型 図面
