マグネット式タンクゲージ MFG型

電源を使用せずにタンク内の液高を明確に目視可能
加圧タンクで使用ができKHK受検可。
マグネット式タンクゲージ
測定対象:低粘性液体 消防法危険物タンク内液体

MFG型:非防爆タイプ/防爆タイプ(本質安全防爆構造ExiaⅡCT5(TIIS)、耐圧防爆構造(ATEX))

特長

  • 電源を使用せずにタンク内の液高を明確に目視できる。
  • 接点信号出力、及び、DC電源・AC電源を使用したDC4~20mAの遠隔指示が可能。
  • 加圧タンクで使用可能。KHK受検可。
  • タンク内外をシールできるため、危険物(可燃性・酸性・アルカリ性)液体に適している。
  • 本質安全防爆仕様・サニタリー仕様・耐蝕仕様。
  • 小型タンク(高さ500mm以下)に対応。
  • 軽量で耐食、耐候性に優れたPVDF製。

用途

  • 水、酸/アルカリ液体、原料液体、溶剤等、危険物液体のタンク内の液高を現場指示及び遠隔指示。

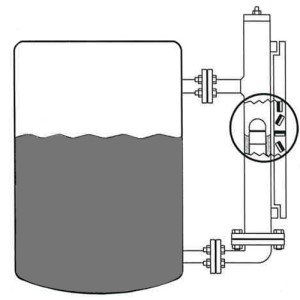

取付イメージ

MFG型 取付イメージ

主な仕様

型式 MDF型:非防爆タイプ、防爆タイプ
サニタリー仕様 #400バフ仕上げ相当・電解研磨・ 不動態化処理
動作原理 チャンバー内フロートに内蔵されたマグネットの磁力で、現場指示器の ローターを回転させ、液面を10㎜毎に連続指示
接液部材質 SUS304、SUS316、SUS316L、チタン、ハステロイC276、PVC、PP、PVDF、ライニング他
使用温度 SUS:最大 400℃
PP:最大 80℃
PVDF:最大 120℃
耐圧 SUS:最大 10MPa
PVC、PP、PVDF:最大 0.5Mpa
入力電源 AC100V/200V(±10%)50/60Hz, DC24V
出力 リレースイッチ、DC4~20mA
標準取付寸法 フランジ JIS10K/20A、JIS10K/25A

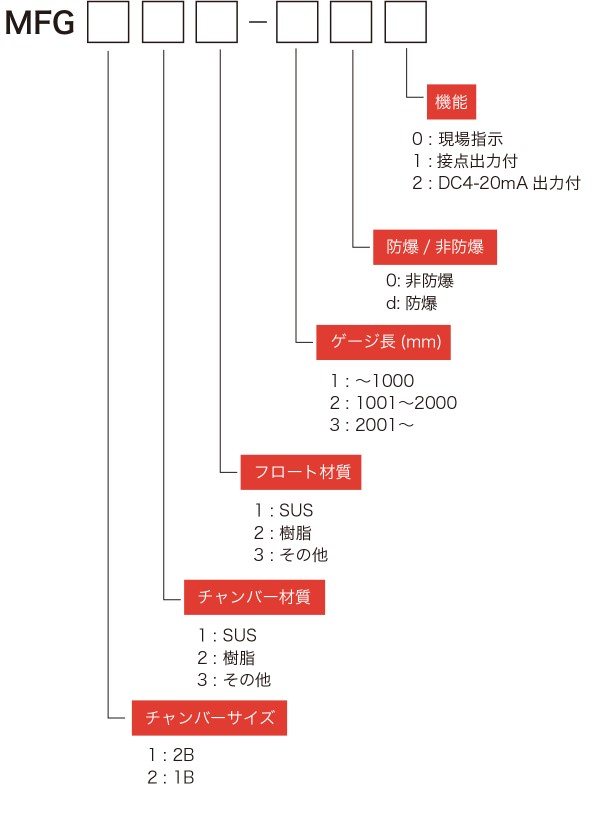

型式表示

MFG型 型式表示

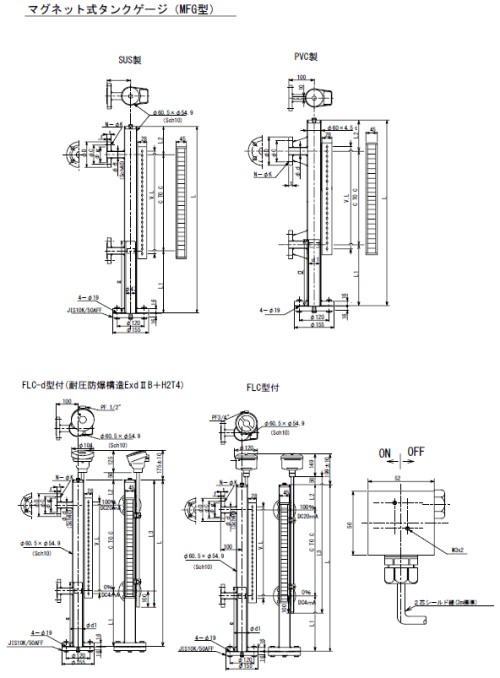

図面

MFG型 図面PDFファイルMFG型 図面
