機械式(指針式)タンクゲージ DLG-B型

水位変動に強いバランスタイプ水位計。電源なしで液面の現場目視が可能。
機械式(指針式)水位計
測定対象:ダム・配水池や河川の水位測定

DLG-B型:本質安全防爆構造ExiaII CT5(TIIS)

特長

  • 電源を使用せず、タンク内の液高や容量を現場指示計で明確に目視が可能。
  • フロートとウェイトがバランスをとって測定するため、特に上下動の激しい水位測定に最適。
  • プーリーはスリップ防止のドットと玉付ワイヤーロープの組み合わせ。
  • 警報接点出力。(DC4-20mA出力)

用途

  • 配水池や河川の水位測定。

取付イメージ

DLG-B型 取付イメージ

主な仕様

型式 DLG-B型:非防爆タイプ/防爆タイプ
動作原理 ギヤーヘッド部のプーリーが、液に浮いたフロートとウエイトをバランスさせる。電源は使用せず、液位の変動でプーリ―が回転し、ギヤを介して液位を現場で連続指示。
接液部材質 SUS304
使用温度 常温
耐圧 大気圧
入力電源 AC100V/200V(±10%)50/60Hz
出力 DC4~20mA※電源増幅部と接続

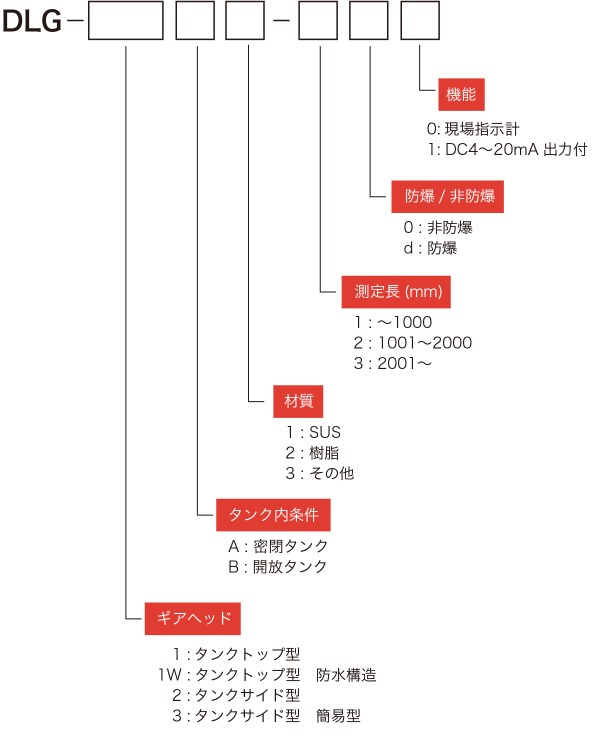

型式表示

DLG型 型式表示

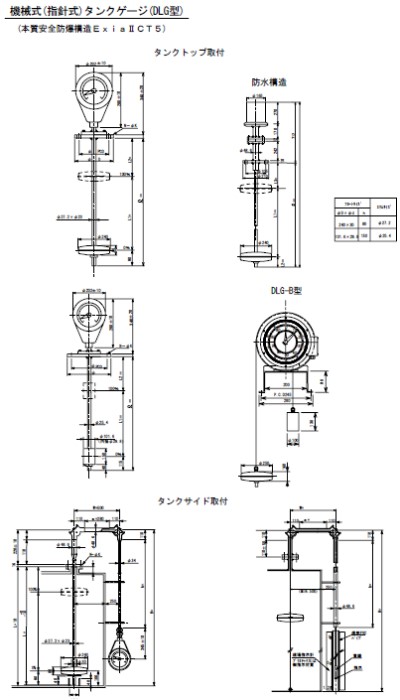

図面

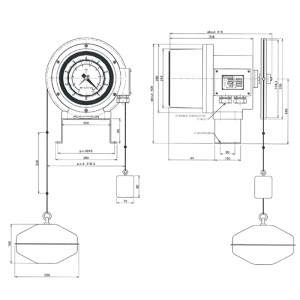

DLG-B型 図面PDFファイルDLG型 図面
