機械式(指針式)タンクゲージ DLG型

安価なフロート式現場指示計・ダイヤルタイプ。電源を使用せずにタンク内の液高を明確に目視が可能。
機械式(指針式)タンクゲージ
測定対象:低粘性液体 消防法危険物タンク内液体

DLG型:非防爆タイプ/防爆タイプ(本質安全防爆構造ExiaII CT5)

特長

  • 電源を使用せず、タンク内の液高や容量を現場指示計で明確に目視が可能。
  • ショートスパン(0~100mm、0~500mm)に対応、小型タンクやギヤオイルの残量管理に最適。
  • DC電源・AC電源を使用し、DC4~20mAの電気信号出力による遠隔指示が可能。
  • 高精度のフロート式。指示計はタンクトップまたはタンクサイドのどちらにも取付可能。
  • タンク内外をシールできるため危険物(可燃性・酸性)液体に最適。
  • 耐圧・耐熱・耐蝕・耐震・耐候性に優れ、防災面での安全性・耐久性が高い。
  • 防水構造、防水ケース仕様。(水没する恐れのある地下タンクでも使用可能)

用途

  • 水、酸/アルカリ液体、原料液体、溶剤等、危険物液体のタンク内の液高を現場指示及び遠隔指示。

取付イメージ

DLG型 取付イメージ

主な仕様

型式 DLG型:非防爆タイプ、防爆タイプ
動作原理 タンク内の液にフロートが浮く時、ギヤーヘッド内部のスプリングと釣り合い、電源を使用せずに液位を現場で連続指示
接液部材質 SUS304、SUS316、PVC、PTFE、FRP 他
使用温度 最大 120℃
耐圧 最大 3MPa
入力電源 AC100V/200V(±10%)50/60Hz、DC24V(2線式)
出力 DC4~20mA
標準取付寸法 JIS5K/40A、10K/40Aフランジ 他



型式表示

DLG型 型式表示

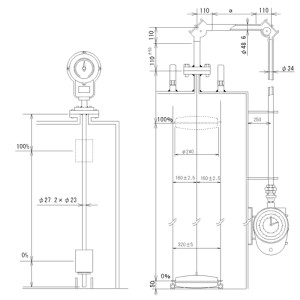

図面

DLG型 図面PDFファイルDLG型 図面
