非接触式 超音波レベル計 ABM-U型

超音波式レベル計 ABM-U型

従来の超音波レベル計の弱点を克服。自己診断・自動調整機能が、あらゆる条件下で機器のパラメーターを自動調整し、最適な計測状態を保ち、結露・湯気・攪拌波立ち等による誤動作を解消。

タンク内への転落ゼロ 超音波レベル計 ABM-U型

特長

  • 結露・湯気・ガスの影響を受けない
    ◦自己診断・自動調整機能

    ◦自動クリーニング機能 トランスデューサー表面に付いた水滴等を感知し、自動的にリズミカルなショックを与えて落下させます
    ◦自動調整機能 蒸気やダスト等による超音波の減衰を感知すると、発振パルスを自動で調整し、最適な強さ調整
  • 撹拌機のあるタンク、タンク壁に近い取付でも測定可能
    ◦自動キャンセル機能 障害物(タンク壁・パイプ等)からの不要なエコーを感知すると、自動的にキャンセル(無視)
  • サニタリー仕様
    ◦耐熱130℃ 30分間(タンクに取付けたままスチーム滅菌可能)
    ◦SUS316L製トランスデューサー(IDF1.5S、2S、ヘルール取付相当)
    ◦加圧液送・真空脱泡対応 耐圧-0.1~0.5MPa(計測は-0.05~0.5MPa)
  • 計測不能距離(デッドバンド)が短く小型タンクに最適
    ◦10㎝:ミニセンサー、サニタリーミニセンサー
    ◦12㎝:標準センサー、サニタリーセンサー
  • 小型タンク取付可能(1/2インチ,3/4インチ,1インチネジ取付)
  • 簡単操作
    ◦0~100%レベルをボタン1つで簡単調整(パソコンソフトもあり)
    ◦詳しい取扱説明書や技術トレーニング不要
  • 付属内容
    ◦表示器、リレーコントローラー、専用ソフト(レーダー式と共通)※RS-232C,RS-485コミュニケーションポート付。※コントローラー一体型

※事前にデモ機で実証テストをしご使用可否を判断させて頂きます。

用途

  • 様々な液体・粉体
    水・純水・酸・アルカリ・アルコール・製薬・石油・化学・鉄鋼・非鉄金属・紙・パルプ・排水・農業用水・河川・オイル、食品(液体・粉体)、その他
  • 様々な設置環境に対応
    高温・低温・温度変化 蒸気・霧・ダスト 付着・腐食性液体 ※条件付きで可能 ガス発生・ガス組成変化・波立ち・泡立ち

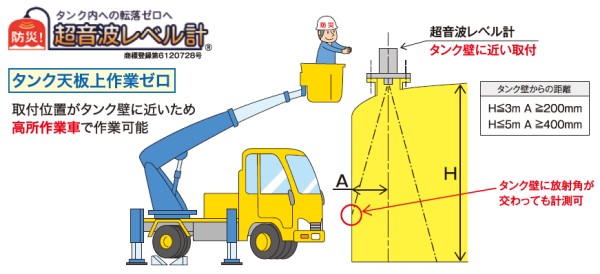

撹拌機のあるタンク・タンク内壁に近い取付イメージ

ABM-U型の自動キャンセル機能は、障害物(タンク壁・パイプ等)からの不要なエコーを自動的にキャンセルする為、今まで取付位置やタンク形状等の制約で取付が困難だった内壁に近い取付、攪拌タンクへの取付も可能です。
また、デッドバンドが短い為、小型タンクへの取付にも最適です。

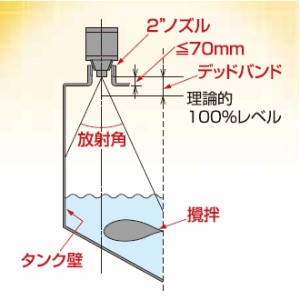

撹拌タンク取付 ABM-U型

主な仕様

ABM-U型 ミニセンサー

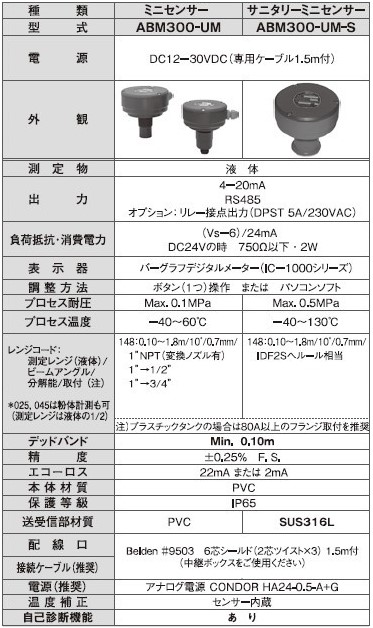

ABM-U型 ミニセンサータイプ仕様

ABM-U型 標準センサー

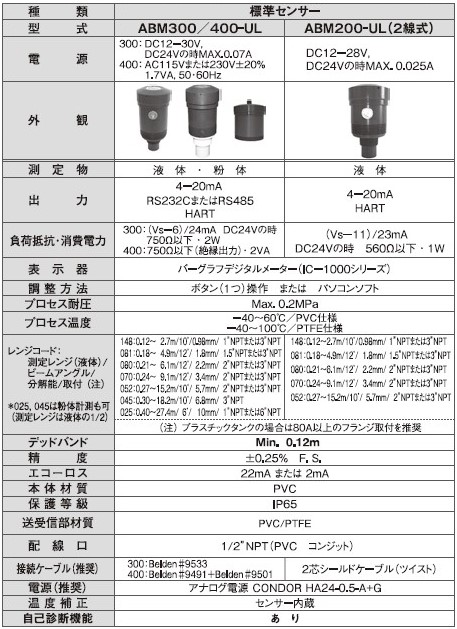

ABM-U型 標準センサータイプ仕様

ABM-U型 サニタリーセンサー

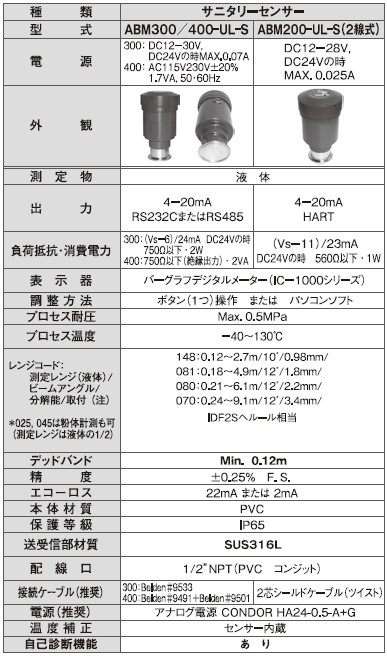

ABM-U型 サニタリーセンサータイプ仕様

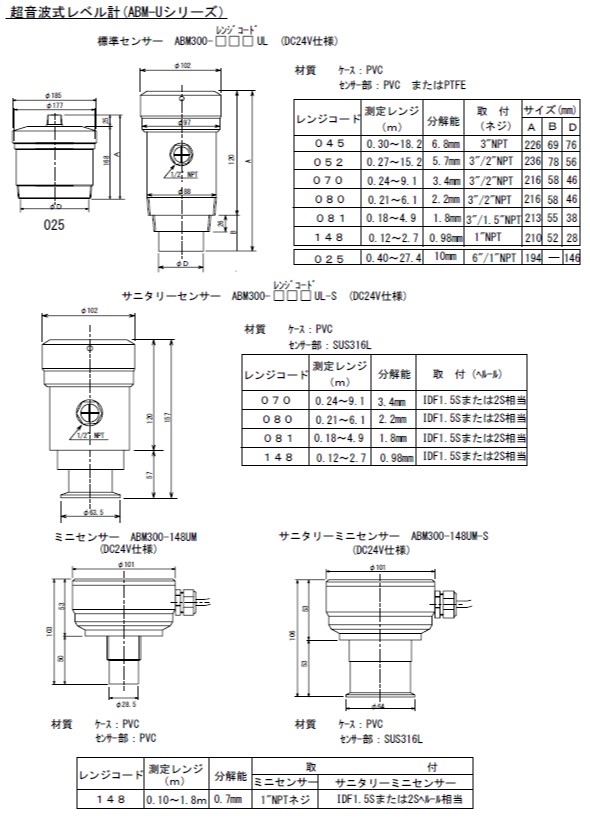

図面

ABM-U型 図面PDFファイルABM-U型 図面
