二次元測定で1000分台の色度精度を実現!!
望遠レンズタイプを新規追加
2D色彩輝度計「UA-200」はFPDや自動車のインパネの輝度・色度の均一性を高精度で測定できるUAシリーズの新製品です。等色関数同等レベルの分光感度特性により、従来の色彩輝度計を凌駕する1000分台の高い色度精度を実現しました。 測定プログラムも従来のUAシリーズの機能に加えて6種もの新機能を追加し、自動車用インパネやFPD、照明分野などでの使い勝手が向上しました。 測定画角は標準レンズ、広角アタッチメントレンズのに加え望遠レンズタイプを新規に追加しました。
| レンズ構成 | 機種名称 |
|---|---|
| 標準レンズ | UA-200S |
| 標準＋広角アタッチメント レンズ |
UA-200WS |
| 望遠レンズ | UA-200T |
特長
- 高い色度精度 ： 新開発の光学フィルターで±0.008以内の高い色度精度を実現
- 最速1秒の高速測定 ： 測定アルゴリズムの最適化によりタクトタイムを短縮 *輝度測定のみ
- 122万画素 CCD搭載 ： 最大1,280×960の画素測定が可能
- 測定機能の拡大 ： 測定プログラムに6種の機能を追加、測定・評価の幅が向上
- 望遠レンズ追加 ： 望遠タイプの追加で幅広い用途に応じた機種選択が可能
用途
- LCDや関連部材、OLEDなどの輝度・色度ムラ評価
- バックライト、フロントライトの発光均一性確認
- 自動車のインパネ、カーオーディオなどの発光分布特性評価
- LED照明、OLED照明の発光部や照射面の輝度・色度ムラ評価
標準付属ソフト
- 標準付属ソフトウェアで本体制御や測定データの収集・分析が行えます。
- 用途に合わせた二種類のソフトウェアを標準付属しております。
| Standard Edition | UA-10本体の制御・測定を含む、全ての機能が使用可能。 |
|---|---|
| View Edition | 保存した測定イメージの閲覧・解析ができるビュアー。 測定評価室などとは別セクションでの解析作業が可能。 |

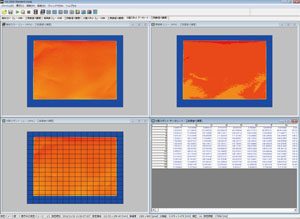

主なビュー表示(従来機能)
擬似カラービュー
測定データを任意に配色し輝度色度の測定データを表示。 ムラなどの測定に最適です。
等高線ビュー
三刺激値を等間隔に区分し、同じ値を線で結び段階表示します。
分割スポット
測定イメージを格子状に分割して表示、各領域内を平均化して測定値を算出します。
規格スポットビュー
JEITA規格(EIAJ ED-2522/ED-2710)など4つの定型規格に基づき測定します。スポット形状や数量変更などのカスタマイズも可能です。
任意スポットビュー
最大999点の測定スポットをビュー上に配置できます。 配置位置は保存が可能です。
断面図ビュー
断面部分の三刺激値を縦横グラフ形式で表示、断面図は十字線の他、斜線の選択が可能です。
色度図ビュー(x,y/u',v')
各種ビューの測定値を色度図上にプロット、色分布の確認ができます。色度画面は拡大表示も可能です。
3Dビュー
三刺激値の擬似カラーを3次元に変換して表示、ビュー画面上にて表示角度の調整が可能です。
ヒストグラムビュー
縦軸に頻度、横軸に三刺激値をとった分布統計グラフを表示します。
サムネイルビュー
展開した複数の測定イメージを一括表示、ファイルの選択が容易におこなえます。
時系列グラフビュー
指定したスポットデータの変化量を時系列の折れ線グラフで表示します。
概略仕様
|
機種
|
UA-200
|
|---|---|
|
受光器
|
122万画素 CCDイメージセンサ
|
|
対物レンズ
|
UA-200S 標準：f=8mm
UA-200WS 広角：f=5mm UA-200T 望遠：f=35mm |
|
有効画素数
|
1280×960
|
|
データビット
|
14bit
|
|
測定範囲
|
0.05～1,000,000cd/m2
|
|
輝度直線性*1,*2
|
±2% (1cd/m2 超過)
±3% 1cd/m2 (0.05～1cd/m2) |
|
色度精度1 *1,*2
|
±0.003 (1cd/m2 超過)
±0.005 (0.05～1cd/m2) |
| 色度精度2 *2,*6 | ±0.008 |
|
面内ムラ均一性*1,*3
|
輝度：±2%
色度：±0.003 |
|
繰返し精度
|
輝度：0.3% (1cd/m2超過)*5、0.5% (0.05～1cd/m2)*5
|
|
色度：0.001 (1cd/m2 超過)*4
色度：0.002 (0.05～1cd/m2 以下)*4 |
|
|
測定時間
|
輝度測定時：最速1秒 100cd/m2(転送時間含む)
輝度色度測定時：最速3秒 100cd/m2(転送時間含む) |
|
安定性*1,*2
|
輝度：1%
|
|
再現性*1,*2
|
輝度：2%
|
|
温度特性
|
輝度：±3% (25℃基準 0～40℃にて)
|
|
湿度特性
|
輝度：±3% (相対湿度 85%以下、結露なきこと)
|
|
インターフェース
|
LAN (Gigabit Ethernet)
|
| 電源 | AC 100V～240V (50/60Hz) / 専用ACアダプタ(標準付属品) |
| 使用条件 | 温度：0℃～40℃ 湿度：85%R.H.以下、ただし結露なきこと |
| 保存条件 | 温度：-5℃～50℃ 湿度：85%R.H.以下、ただし結露なきこと |
|
外形寸法
|
280×162×194mm(UA-200S)
311×162×194mm(UA-200WS) 307×162×194mm(UA-200T) |
|
質量
|
約3.9kg (UA-200S)
約4.12kg (UA-200WS) 約4.45kg (UA-200T) |
- *1 ： 標準光源A に対して
- *2：CCD中心に値にて評価
- *3：CCD中心位置基準
- *4：最大値-最小値
- *5：2σにおいて
- *6：輝度基準面と色ガラスの組合せにおいて(O-55,'-48,A-73B,IRA-05,T-44,R-61,B-46,V-44,G-54)
測定領域
UA-200S:標準レンズ
| 測定距離 | 300 | 500 | 1000 | 1500 | 2000 | 2500 |
|---|---|---|---|---|---|---|
| インチ | 8.9 | 14.2 | 27.6 | 40.9 | 54.1 | 67.5 |
| 横(mm) | 181.5 | 289.3 | 561.0 | 830.8 | 1099.2 | 1371.1 |
| 縦(mm) | 136.1 | 217.0 | 420.8 | 623.1 | 824.4 | 1028.6 |
UA-200WS:標準レンズ＋広角アタッチメントレンズ
| 測定距離 | 300 | 500 | 1000 | 1500 | 2000 | 2500 |
|---|---|---|---|---|---|---|
| インチ | 14.5 | 23.0 | 44.2 | 65.3 | 86.6 | 107.9 |
| 横(mm) | >293.9 | 466.4 | 898.7 | 1326.8 | 1759.0 | 2192.9 |
| 縦(mm) | 220.4 | 349.8 | 674.0 | 995.1 | 1319.2 | 1644.7 |
UA-200T:望遠レンズ
| 測定距離 | 400 | 500 | 1000 | 1500 | 2000 | 2500 |
|---|---|---|---|---|---|---|
| インチ | 4.7 | 5.3 | 8.3 | 11.2 | 14.3 | 17.3 |
| 横(mm) | 95.8 | 108.2 | 168.2 | 228.1 | 289.9 | 351.6 |
| 縦(mm) | 71.9 | 81.1 | 126.2 | 171.1 | 217.4 | 263.7 |
- *対物レンズ金物先端からの距離
動作条件
| OS | Windows XP Professional Service Pack 2 以上(32bit) Windows 7 Ultimate(32bit/64bit) Windows 7 Professional(32bit/64bit) ※64bitOSでのXPモード使用は不可 |
|---|---|
| CPU | Intel Core i5 (4 Core 2.8GHz) 以上 |
| メモリ | 4GB以上 |
| HDD | 1GB以上 |
| ポート | Gigabit Ethernet ：ポート ※基準器を使用して色補正を行う場合 RS-232Cシリアル または、USB 1.1 ：1ポート |
| ディスプレイ | 1024×768以上、1677万色(32bit)以上 |
| その他 | CD-ROMドライブ |
標準構成
- UA-200本体
- ACアダプタ
- LANケーブル
- アプリケーションCD(ソフトウェア/取扱説明書/SDK)
- 対物レンズキャップ
- キャリングケース
別売オプション品
- 広角アタッチメントレンズ ：AL-UA3
- 三脚 ：三脚5N型
- 微動台 ：S-4
