画像を分光スペクトル解析可能な二次元分光放射計 SR-5000Hシリーズは、分光モードとフィルタ(XYZ)モードを搭載!高精度測定と高速測定の切替が可能

2D分光放射計 SR-5000シリーズ

2D分光放射計SR-5000シリーズは、従来の点測定の分光放射計と同等の性能を有した面測定可能な二次元分光放射計です。ハイブリッドタイプのSR-5000Hシリーズでは分光とフィルタ2つの測定方式による各々の長所を生かし、高精度測定と高速測定(分光モード、フィルタ(XYZ)モード)を搭載。機器の校正には光のトレーサビリティのとれた光源を使用し、高精度な輝度・色度の精度保証を実現しました。 日々進化するディスプレイ業界において、スーパーハイビジョン規格UHDTV(4K,8K)の色域規格BT.2020により色域が大幅に拡大しています。この拡大した色域をカバーするため、レーザー光を搭載したディスプレイやOLEDディスプレイが盛んに開発されるようになってきています。これらのデバイスに対応した高精度な計測器へのニーズに対応すべく、トプコンテクノハウス独自の技術を駆使し新開発したハイパースペクトルカメラです。

特長

  • 1nm毎の分光測光方式による高い精度と豊富な表示機能を完備
  • 1376×1024ピクセルのスペクトル測定が可能
  • 分光スペクトルからの分析により他分野で使用可能
  • 国家標準に直結したトレーサビリティ体系により高精度な輝度・色度測定が可能</li

用途

  • LCDや関連部材、OLEDなどの輝度・色度ムラ、分光スペクトル評価
  • 自動車のメータパネルや内外装照明の発光分布特性、分光スペクトル評価
  • LED照明、OLED照明の発光部の輝度・色度ムラ、分光スペクトル評価
  • 塗料の色ムラ(濃度)の可視化評価
  • 医療分野の解析、応用

主な仕様

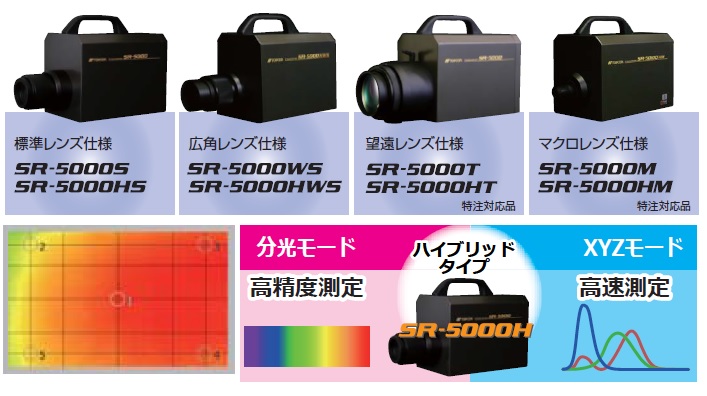

分光モード*1

機種 SR-5000HS
SR-5000S
SR-5000HWS
SR-5000WS
SR-5000HT
SR-5000T
SR-5000HM
SR-5000M
受光器 140万画素 CCDイメージセンサ
対物レンズ 標準レンズ
f = 32mm
広角レンズ*2
f = 24mm
望遠レンズ
f = 140mm
マクロレンズ
測定ポイント数 1376×1024
測定範囲*3 0.5~5,000,000cd/m2
測定波長範囲 380~780nm
波長精度 ±0.5nm(Hg輝線、⾼精度モードにおいて)
スペクトル波長幅 7nm (半値幅、⾼精度モードにおいて)
波長分解能 1nm
直線性 : 輝度*3*4 ±2%
直線性 : 色度(x,y)*3*4 ±0.002(標準の光Aに対して)*2*3*5

±0.0035以内
(≦1cd/m2)

±0.002以内
(1cd/m2<)

±0.002以内
⾯内ムラ均⼀性*8 輝度: ±2%以内 / ⾊度: ±0.003以内
繰返し精度 : 輝度*3*4*5 0.5%
繰返し精度 : 色度*3*4*6 0.002以内 (≦1cd/m2)、0.001以内 (1cd/m2<) *2*5
インターフェース USB 3.0/外部トリガ
電源 AC100~240V (50/60Hz)専用ACアダプタ
消費電力 約20W
使用条件 温度: 0~40℃、 湿度: 80%RH以下、 結露なきこと
外形寸法
(突起含まず)
W162×H247
×D372.5mm
W162×H247
×D402.4mm
W162×H247
×D412.5mm
W162×H247
×D330.5mm
質量 約5.5Kg 約5.7kg 約7.6kg 約4.9kg

XYZモード*1

機種 SR-5000HS SR-5000HWS

SR-5000HT

SR-5000HM

受光器 140万画素 CCDイメージセンサ
測定ポイント数 1376×1024
測定範囲*3 0.005〜40,000cd/m2
測定波長範囲
波長精度
スペクトル波長幅
波長分解能
直線性 : 輝度*3*4 ±3%
直線性 : 色度(x,y)*3*4 ±0.005以内 (≦1cd/m2)、±0.003以内 (1cd/m2<)
⾯内ムラ均⼀性*8 輝度: ±2%以内 / ⾊度: ±0.003以内
繰返し精度 : 輝度*3*4*5 0.5%以内 (≦1cd/m2)、0.3%以内 (1cd/m2<)
繰返し精度 : 色度*3*4*6 0.0035以内 (≦0.05cd/m2)、0.002以内 (0.05cd/m2<)
インターフェース USB 3.0/外部トリガ
電源 AC100~240V (50/60Hz)専用ACアダプタ
消費電力 約20W
使用条件 温度: 0~40℃、 湿度: 80%RH以下、 結露なきこと
外形寸法
(突起含まず)
W162×H247
×D372.5mm
W162×H247
×D402.4mm
W162×H247
×D412.5mm
W162×H247
×D330.5mm
質量 約5.5Kg 約5.7kg 約7.6kg 約4.9kg
  • (*1) : SR-5000S/WS/T/M:分光モードのみ搭載、SR-5000HS/HWS/HT/HM:分光モード / XYZモード搭載
  • (*2) : 標準レンズ+広⾓アタッチメントレンズ装着時,
  • (*3) : 標準光源Aに対して
  • (*4) : CCD中⼼位置にて評価
  • (*5) : σにおいて
  • (*6) : 最⼤値-最⼩値
  • (*7) : 標準光源Aと当社基準⾊ガラスの組み合わせにおいて
  • (*8) : 標準光源AとCCD有効画素中⼼を含む視野内80%範囲63ポイントにおいて

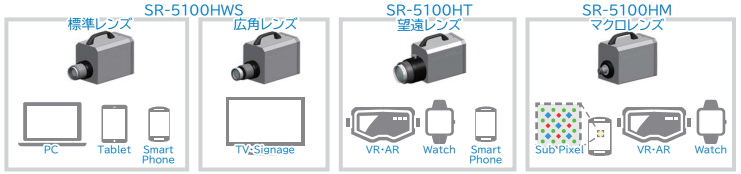

測定領域

SR-5000S:標準レンズ

測定距離* 400 500 1000 1500 2000 2500
インチ** 9.2 11.4 22.5 33.5 44.7 55.3
横(mm)** 187.1 232.8 458.1 682.7 910.3 1127.0
縦(mm)** 139.2 173.2 340.9 508.1 677.4 838.7

SR-5000WS:標準レンズ+広角アタッチメントレンズ

測定距離* 400 500 1000 1500 2000 2500
インチ** 12.7 15.6 30.3 44.9 59.6 74.1
横(mm)** 259.1 318.4 617.4 914.1 1213.7 1510.7
縦(mm)** 192.8 236.9 459.5 680.3 903.2 1124.2

SR-5000T / SR-5000HT: 望遠レンズ

測定距離* 600 1000 1500 2000
インチ** 3.1 5.6 8.7 14.9
横(mm)** 63.6 114.2 177.5 303.4
縦(mm)** 47.3 84.9 132.1 225.8

SR-5000M / SR-5000HM: マクロレンズ

測定距離* 6
インチ** 0.3
横(mm)** 7.1
縦(mm)** 5.3
  • * 対物レンズ金物先端からの距離
  • **視野内80%範囲の領域となります。
  • ***本品は受注生産対応品です。
