火炎越し計測モデル
国産非冷却型センサ搭載
燃焼炉内の火炎を除去して内部の温度を鮮明に画像化！
特長
石炭火力炉や石油精製炉の内部を火炎越しで鮮明に撮影
燃焼炉内の壁面・パイプなどの劣化状況やバーナーの動作状況、クリンカ（炉壁などに付着する灰やかす）などの付着状況を火炎越しでも鮮明に撮影することが可能です
炉内バーナー可視画像
炎でバーナーが見えません
炉内バーナー熱画像
炎越しでもバーナーの温度分布の確認ができます
※燃焼ガスの種類によっては火炎を除去できないことがあり、測定温度に影響を与える場合があります。
非冷却型センサでメンテナンスフリーを実現！
- 国産非冷却型センサの優れた感度特性と炎越しフィルタを組合せることにより、火炎の影響が除去される3.8µm付近の短波長帯のみを検出します。
- 従来の冷却型センサを搭載した炎越しモデルと比較して、大幅な低価格化とメンテナンスフリーを実現。センサ冷却機の交換が不要なため、寿命を気にせず使用でき、保守費用も掛かりません。
一般的なサーモグラフィ
一般的な非冷却型センサの測定波長8～14µmでは火炎の影響あり
R300BP-TF
国産非冷却型センサの感度を短波長帯まで伸ばし、3.8µm炎越しフィルタで火炎を除去
優れた操作性と機動性で、厳しい測定環境下でも素早く測定
測定作業者の高温環境下での負担を減らします
- バッテリ駆動で、わずか1.5kgの小型・軽量ボディ（バッテリ含む、防護シールド含まず）。

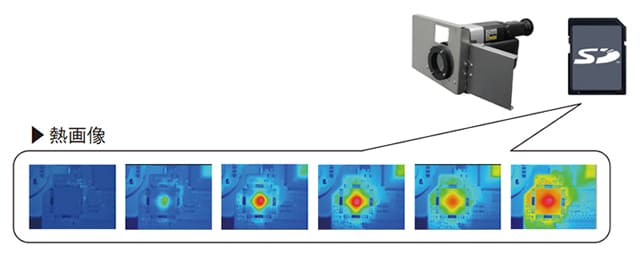

- カメラだけで温度データ付き熱画像の動画をSDカードに最速10Hzで記録します。これにより、現場でPCを使わずに、短時間で必要なデータを収録可能です。また、動画データは、専用ソフトウェアによる温度解析が可能です。

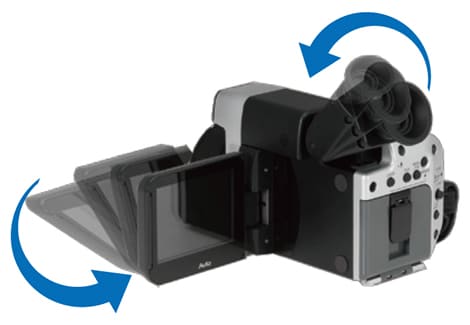

- 様々なアングルでの撮影を可能とする回転式LCDモニタを搭載。

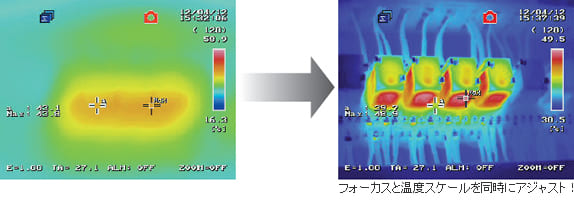

- ボタンひとつで、温度スケールとフォーカスを同時にアジャストする「フルオート機能」を搭載。高速モーター搭載によるレスポンスの早いオートフォーカスで、瞬時に熱画像を調整します。

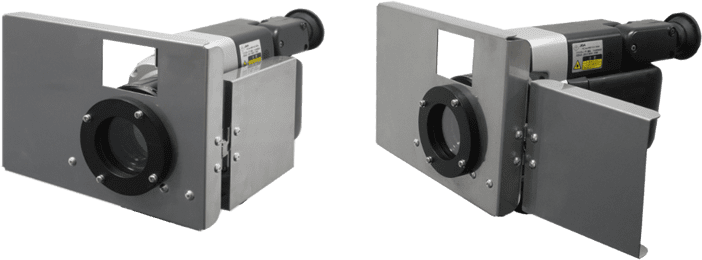

防護シールドで測定者を輻射熱から保護
- 燃焼炉からの膨大な輻射熱から測定作業者を護る防護シールドで、安全を確保しながら撮影が可能です。

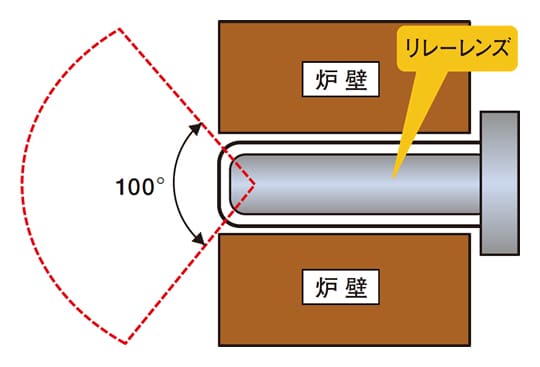

挿入型リレーレンズで炉内を広角測定
- 燃焼炉点検口などからリレーレンズを差し込んで、約100°の広角で炉内の状況を撮影することが可能です。炉内挿入型リレーレンズは特注にて承ります。
概略仕様
| 機能 | R300BP-TF | ||
|---|---|---|---|
| 基本性能 | 検出器 | 2次元非冷却センサ（マイクロボロメータ） | |
| 測定波長 | 3.7～3.9um | ||
| 測定温度範囲 | 400℃～1500℃ | ||
| 温度分解能 | 4.0℃ at 400℃（S/N改善時） | ||
| 温度精度 | ±4％（指示値） | ||
| フレームレート | 60Hz | ||
| 検出器画素数 | 320 (H) × 240 (V) 画素 | ||
| 記録画素数 | 標準時：320（H)×240（V)画素 超解像時（SRモード）： 640（H)×480（V)画素 ※1 |
||
| 測定視野角 | 22°(H)×17°(V) （標準レンズ搭載時） | ||
| 空間分解能 | 標準時：1.2mrad 超解像時（SRモード）： 0.8mrad相当 ※2 |
||
| 測定距離範囲 | 50cm～∞ （標準レンズ搭載時） | ||
| 画像表示 | オート機能 | オートスケール/オートフォーカス/フルオート | |
| カラーパレット | 7種類（オリーブ、レインボー、アイリス、輝度カラー、ホットアイアン、ホットホワイト、ホットブラック） | ||
| 階調表示 | 256／32／16／8階調 | ||
| 可視画像表示 | CMOS 310万画素 | ||
| 可視画像合成 | 並列、FUSION（透過合成可能）、ピクチャインピクチャ（透過合成可能） | ||
| 表示機能 | 1～4倍連続デジタルズーム（表示位置スクロール機能付き）、グリッド表示、9画像マルチ画像表示（静止画像再生時） | ||
| 画質改善 | アベレージング(残像除去機能付)、フィルタリング、エッジ強調 | ||
| 計測機能 | ポイント温度計測 | 可動点×10、温度サーチ（最高×1、最低×1）、2点間温度差 | |
| エリア内温度計測 | BOX×5（各エリア内の最高・最低・平均温度を表示） | ||
| ラインプロファイル | 水平／垂直／水平＋垂直 | ||
| アラーム機能 | アラーム表示、アラーム音、色アラーム（ISO）、アラーム記録、アラーム信号出力 | ||
| 温度補正機能 | 放射率補正、環境・背景温度補正、NUC、基準ドリフト補正 | ||
| 放射率補正 | 多点放射率補正、放射率逆算機能 | ||
| 記録・出力 | 記録媒体 | SDカード、SDHC対応 | |
| データ形式 | 静止画：温度データ付JPEG、14bit（可視画像同時記録） 動画：SVXファイル（専用形式） |
||
| データ記録 |
|
||
| 外部インタフェース | USB2.0 | USB2.0マスストレージ、動画転送（熱画像：最大60Hz、可視画像：最大7.5Hz) | |
| ビデオ出力 | NTSC／PAL切替 ピンコネクタ | ||
| アラーム出力 | 無電圧接点信号 | ||
| 外部トリガー入力 | パルス信号 | ||
| その他 | 表示装置 | 3.5型カラー液晶モニタ（チルト機構付）、カラー液晶ビューファインダ（チルト機構付） | |
| 撮影補助機能 | ワイヤードリモコン、レーザポインタ（赤色クラス2、PSC適合品）、LEDライト | ||
| 耐環境性 | 動作環境温度/湿度 | -15℃～50℃、90％RH（結露しないこと） | |
| 保存温度/湿度 | -40℃～70℃、90％RH（結露しないこと） | ||
| 振動、衝撃 | 29.4m/sec² (3G)、294m/sec² (30G) | ||
| 防塵・防沫構造 | 保護等級 IP54相当 | ||
| バッテリ駆動時間 | 2時間 長時間バッテリケース使用時：4時間（オプション） | ||
| AC電源 | AC100V～220V、50／60Hz | ||
| 外形寸法 | 約121mm（H)×105mm（W）×193mm（D） 突起部および防護シールド含まず | ||
| 質量 | 1.5ｋg以下、バッテリ含む 防護シールド含まず | ||
| 標準付属品 | キャリングケース×1、バッテリパック×1、バッテリチャージャー×1、ACアダプタ×1、SDカード×1、USBケーブル×1、ワイヤードリモコン×1、取扱説明書×1、ネックストラップ×1、レンズ保護キャップ×１、無償版・体験版ソフト×1、組立手順書×1、防護ウィンドウ×1、防護シールド×1 | ||
| 標準付属PCソフト | InfReC Analyzer NS9500 Professional | ||
※1 静止画のみ
※2 手振れ等の効果による特徴の抽出により、複数画像の合成処理が適切に実施された場合
オプション
| 品名 | 型式 | 仕様 |
|---|---|---|
| ACアダプタ（国内） | RC60M-09DS3S-DOPZ | 国内専用（海外の安全規格には適合していません） |
| バッテリパック（2端子） | 2UR18650F | リチウムイオン電池 |
| バッテリチャージャー（２端子）国内 | HP3201L-8.4V | 国内専用（海外の安全規格には適合していません） |
| 三脚 グランドマスター3 | 104460 | SLIK製 |
- 炉内挿入型リレーレンズは特注にて承ります。
- 本体の校正証明書や、検査成績書などもご用意しております。詳しくはお問い合わせください。
