赤外線サーモグラフィカメラ InfReC TS600

高機能・高画質 ネットワーク対応 設置型モデル
最新の高感度・高画素VGAセンサと汎用プロトコルを搭載し、幅広い監視・制御システムの構築に威力を発揮!

特長

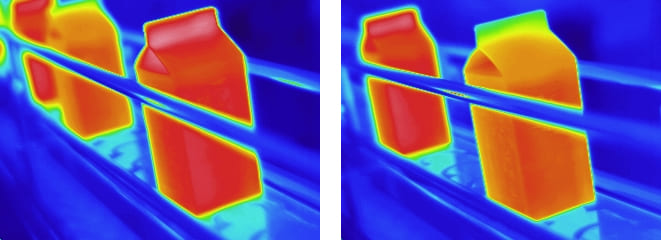

最新型のVGAセンサによる高画質

赤外線サーモグラフィカメラ InfReC TS600 VGAセンサ

最新の高感度・高解像度VGA(640×480画素)赤外線センサの採用で、広範囲を撮影しても鮮明で高画質な赤外線映像を提供します。

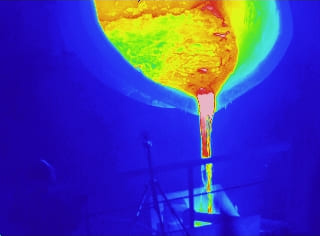

1500°Cまでの高温レンジを搭載

赤外線サーモグラフィカメラ InfReC TS600 溶銑

ダイキャスト金型温度監視、製鉄所やプラントの炉材温度監視、金属製品やガラス製品の測定など、さまざまな温度計測シーンに対応します。

±2°Cまたは±2%の高精度で温度計測

赤外線サーモグラフィカメラ InfReC TS600 高精度で温度計測

プロセス監視防災監視など、高い温度精度が求められる市場のニーズに対応します。

小型・軽量・低消費電力

従来機種(TS9260/9230)と比較して、体積で約50%質量で約30%消費電力で約20%削減を実現しました。(TS610)

SDKを標準添付

独自のプログラムを構築できるソフトウェア開発キット(SDK:Software Develop Kit)を標準添付しました。

機能

汎用プロトコルに対応

Modbus TCPプロトコル

  • 制御機器との通信で汎用的なプロトコルである、Modbus TCPに対応しました。
  • Ethernet経由でデータロガーなどのModbus対応機器やDCSと接続し、既設の制御システムにアドオンすることが可能です。

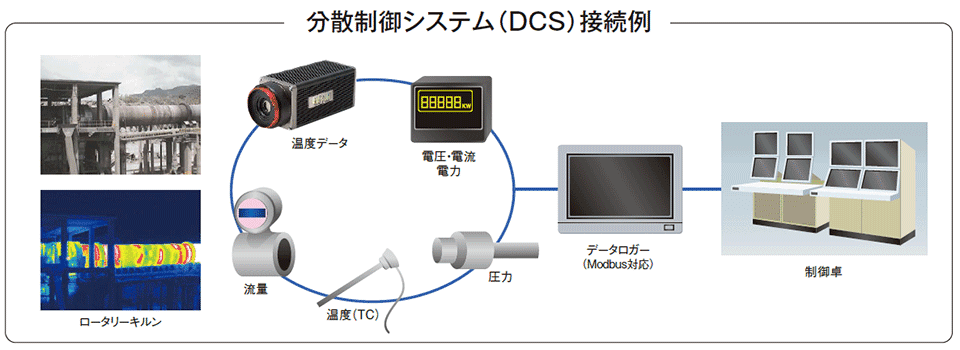

  赤外線サーモグラフィカメラ InfReC TS600 分散制御システム(DCS)接続例   ONVIFプロトコル

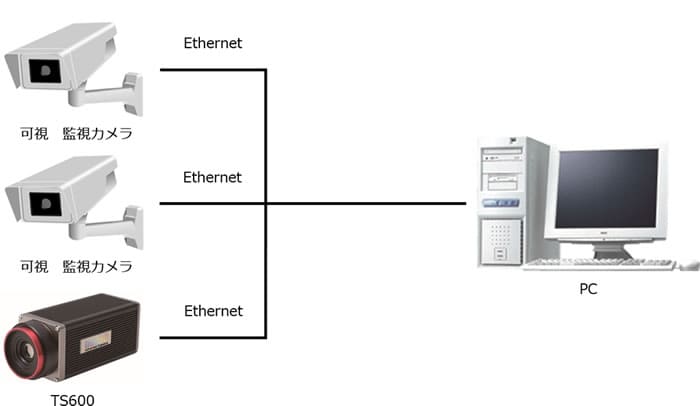

  • 映像監視システムで汎用的なプロトコルである、ONVIF(Open Network Video Interface Forum)に対応しました。既設の監視カメラシステムのネットワークに簡単にアドオンすることが可能です。また、NTSC出力により、アナログ画像監視システムにも対応可能です。

  赤外線サーモグラフィカメラ InfReC TS600 ONVIFプロトコル

カメラ本体のアラーム機能が進化

領域設定機能

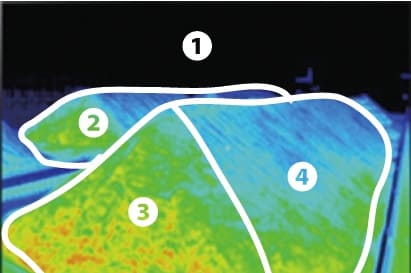

  • 付属の「リモートプログラム」を使用すると、多角形や自由曲線など任意の形状で最大32の監視領域をカメラに設定することが可能です。 また、監視対象外エリアのマスキングも可能です。これにより、照明などの外乱の影響を除いて異常温度を検出することができます。

  赤外線サーモグラフィカメラ InfReC TS600 領域設定機能   2重警報機能

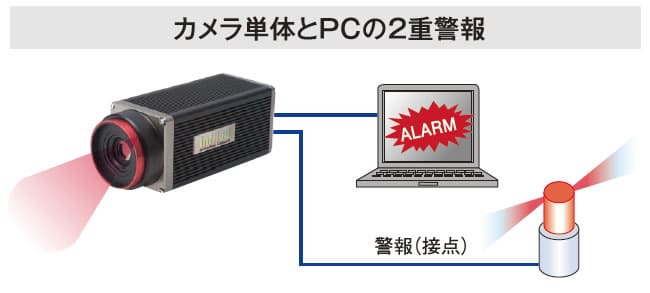

  • カメラ本体にアラーム信号出力機能を搭載しており、PCのアラーム信号出力と合わせて2重警報システムの構築が可能です。これにより、通信系統の異常などによる無監視状態を回避できます。

  赤外線サーモグラフィカメラ InfReC TS600 2重警報機能

リモートコントローラをオプション化

赤外線サーモグラフィカメラ 操作リモコン
カメラの設置調整時やメンテナンス時にPCを必要とせず、簡単で効率的にカメラの設定が行えます。

システム構築例

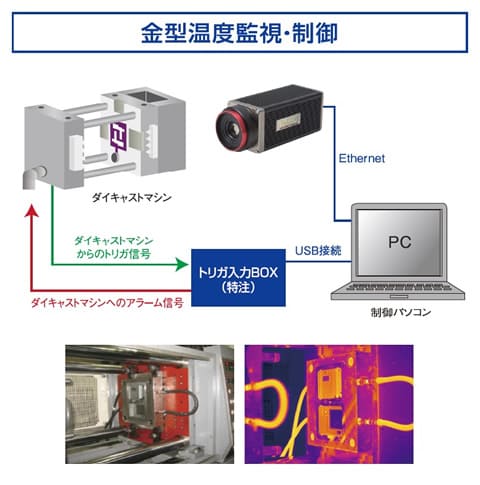

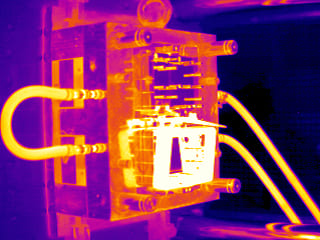

赤外線サーモグラフィカメラ InfReC TS600 金型温度監視・制御システム

金型が開いたわずかなタイミングを外部トリガとして入力し、金型表面の温度分布を非接触で測定します。測定された温度データを良好なデータと比較して不良品の判定をすることや、金型の温度データを制御装置にフィードバックすることにより、成形品の品質向上に役立ちます。

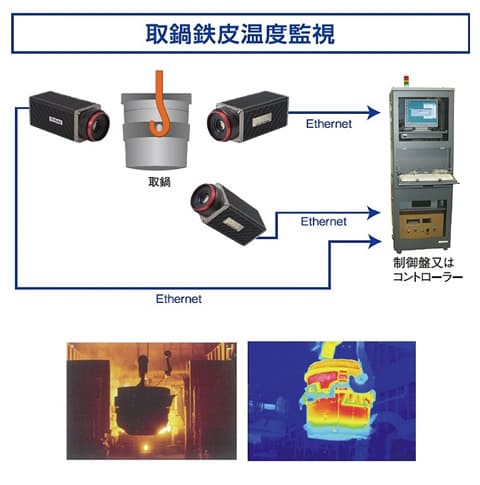

赤外線サーモグラフィカメラ InfReC TS600 取鍋鉄皮温度監視システム

取鍋の鉄皮温度を自動計測し、データ解析、警報出力を行います。 取鍋の表面温度分布から異常温度箇所を発見し、溶銑漏れの防止や、補修が必要な部位の特定が可能となります。また、データの蓄積により、補修時期の予測が可能となります。

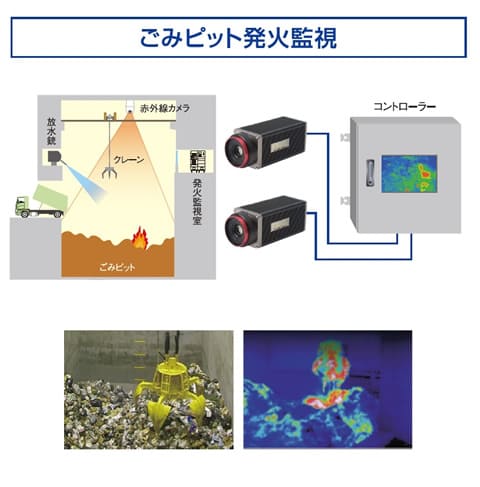

赤外線サーモグラフィカメラ InfReC TS600 ごみピット発火監視システム

ごみ処理場に集められた可燃ごみや不燃ごみ、産業廃棄物は、ごみピットに一時保管されます。ごみピット内では、様々な原因で火災が発生する可能性があります。 TS600シリーズを使用すれば、温度上昇を検知して警報を出力することや、放水銃と連動したシステム自動通報システムを構築することが可能です。

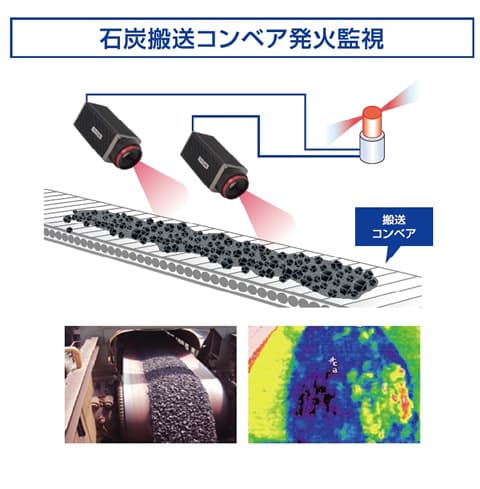

赤外線サーモグラフィカメラ InfReC TS600 石炭搬送コンベア発火監視システム

ベルトコンベア上に設置したTS600シリーズで、搬送中の石炭の表面温度を精度よく監視することができます。 高速で移動する石炭をTS600シリーズに接続されたモニタでリアルタイムに監視しながら異常温度を確実に検知し、警報を出力します。

概略仕様

ラインアップ

型式 TS610 TS610-D TS620 TS620-D TS630 TS630-D
フレームレート 30Hz 7.5Hz 30Hz 7.5Hz 30Hz 7.5Hz
測定視野角(水平 x 垂直) 37.5° x 28.1° 71.2° x 54.5° 90.2° x 64.8°
空間分解能 1.0mrad 2.2mrad 3.1mrad
  • 監視用途に最適な3種類のレンズバリエーションをご用意しました。ダイキャスト金型温度監視など近距離での監視から、ごみピット発火監視など広範囲の監視まで、目的に合わせて視野角を選べます。
  • 海外向けシステム構築も可能な7.5Hz対応機種をご用意しました。
  • レンズに関しては、柔軟にカスタマイズできる設計となっており、お客様の様々なご要望にお応えします。

共通仕様

基本性能 検出器 2次元非冷却センサ(マイクロボロメータ)
測定波長 8~14µm
測定温度範囲 -40°C~1500°C
温度分解能 0.03°C at 25°C(S/N改善時)
温度精度 ±2°C or ±2%(レンジ1、2)、±36°C(レンジ3)
検出器画素数 640(H) x 480(V)画素
フォーカス パンフォーカス
画像表示 オート機能 オートスケール
カラーパレット レインボー、アイリス、ホットアイアン、輝度カラー、ホットホワイト、ホットブラック、オリーブ
画質改善 アベレージング OFF/弱/中/強、残像除去
画像フィルタ エッジ強調、デノイズ
計測機能 ポイント温度表示 10点、温度サーチ(最高/最低/最高+最低)、2点間温度差
エリア内温度計測 BOXx5
ラインプロファイル 水平/垂直/水平+垂直
アラーム機能 アラーム表示、色アラーム、アラーム信号出力
任意形状32エリア(リモートプログラムで設定)
温度補正機能 放射率補正、多点放射率補正、環境・背景反射補正、距離補正、NUC
外部インタフェース Ethernet 100/10BASE-T(RJ45コネクタ)
プロトコル Modbus、ONVIF、TSプロトコル
ビデオ出力 NTSC/PAL切替(BNCコネクタ)
アラーム出力 無電圧接点、2ch
外部NUC入力 パルス信号
その他 動作環境温度/湿度 -15°C~50°C、90%以下(結露しないこと)
保存温度/湿度 -40°C~70°C、90%以下(結露しないこと)
電源電圧 DC 12V ±1V
消費電力 8W Typ.
外形寸法 約68(H) x 68(W) x 175(D)mm
質量 約800g
振動、衝撃 19.6m/s²(2G)、147m/s²(15G)
防塵・防沫構造 保護等級 IP54相当
標準添付品 CD-ROM(取扱説明書、NS9500LT、SDK)

測定距離と視野の大きさ

型式
測定視野角((H)×(V))
測定距離
(m)
水平視野範囲
(m)
垂直視野範囲
(m)
空間分解能
(mm)
TS610/TS610-D
37.5°×28.1°
10 6.8 5.0 10
TS620/TS620-D
71.2°×54.5°
10 14.3 10.3 22
TS630/TS630-D
90.2°×64.8°
10 20.1 12.7 31
