高画質・多目的モデル
高画質・高精細な熱画像！
高い基本性能で、多様なニーズに対応
特長
用途と測定温度範囲で選べる4種類のモデル
研究・開発用途に限らず生産現場での品質管理、保守保全など、様々な分野に対して最適な機種を選択可能です。
- R450Pro
- フル機能搭載モデル
- 測定温度範囲 -40～1500℃

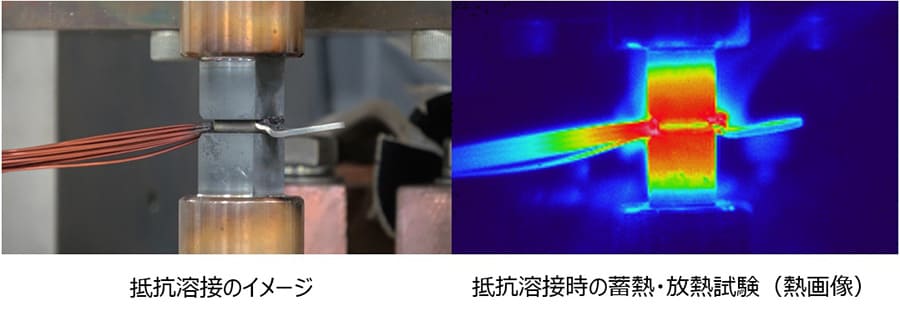

- 時系列データの計測を行うR&D分野や、常温から加熱して連続的な温度変化を観察するような溶接時の蓄熱・放熱のプロセス解析などに対応します。
- R450
- 測定温度範囲 -40～650℃
- 650℃まで温度計測が可能で、幅広い分野で活用できます。
- R450S
- 測定温度範囲 -40～120℃
- 構造物診断や発熱者スクリーニングなど、幅広い分野で活用できます。
- R450SS
- 発熱者スクリーニングモデル（他の用途にもお使いいただけます）
- 測定温度範囲 -40～120℃
幅広い測定レンジ
常温～1500℃まで、レンジを切り替えずに連続的な温度変化を観察可能です。
カメラ内蔵の複数枚超解像処理機能により画素数を4倍に向上
連続する複数枚のフレームを参照して高度な演算を行い、映像のぼやけやちらつき（ノイズ）を抑えながら、被写体が本来持つ緻密さを、解像度を高めながら復元します。
- 通常の記録モード ：480x360画素 空間分解能：0.87mrad
- 超解像（SR）モード ：960x720画素 空間分解能：0.58mrad相当
※手振れ等の効果による特徴の抽出により、複数画像の合成処理が適切に実施された場合

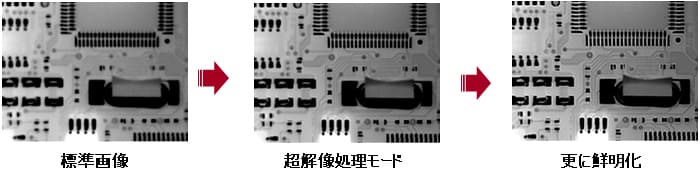

ソフトウェアにより、超解像処理データを更に鮮明化
標準添付の解析ソフトウェア『InfReCアナライザ NS9500』シリーズには、超解像モードで撮影された画像をさらに鮮明化する「鮮明化機能」を搭載しました。 建築物のクラックや電子基板の配線などの、微細な温度差をより鮮明に見せることが可能です。
クイックパノラマモードで、水平約75°の広範囲をカバー
クイックパノラマモードでは、水平方向で最大約75°または垂直方向で最大約56°相当のパノラマ熱画像を撮影できます。PCを使わずにカメラ本体でjpegファイルのパノラマ画像を撮影できるため、撮影後にそのままレポートに添付することができます。
デジタルズーム時のスクロール機能搭載（スクロールインジケータ採用）
超解像撮影データ、パノラマ撮影データも最大4倍までの連続ズーム表示が可能です。
任意の箇所をスクロールインジケータで確認しながら拡大できます。

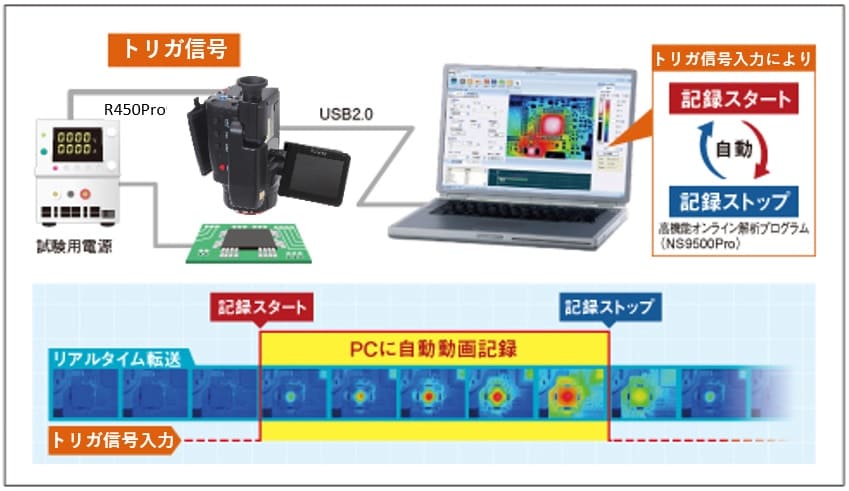

外部トリガ入力による自動記録開始機能を搭載
試験装置や現場設備と連動した確実なデータ収録が可能です。
カメラ本体に外部トリガ信号が入力されると、PCの解析ソフトウェアが自動で動画記録を開始します。
I/O機器を使ったシステム構築をせずに、より簡単に試験装置や現場設備と連動したデータ収録を行うことが可能です。
最新の画像フィルタリング機能（デノイズ）により、温度分解能をさらに向上
- NEC中央研究所が開発した最新のノイズ処理技術を搭載。測定対象物の輪郭を鮮明に保ったまま、空間フィルタ処理でランダムノイズを低減します。
- 0.025℃（at 30℃）の温度分解能を実現、わずかな温度差を鮮明に捉えたい非破壊検査に最適です。
機能
現場での操作性を追及
- 500万画素の可視カメラで熱画像と可視画像の「並列表示」「合成表示」が可能
- 屋外計測に欠かせないビューファインダー
屋外の計測では、LCDモニタに太陽光が反射して画面が見えなくなります。角度調整が可能なビューファインダーで、快適に計測できます。 - 無理のない姿勢で計測できるマルチアングルモニタ
チルト機構付きLCDモニタで、楽な姿勢で真上から真下まで自在なアングルで撮影ができます。 - 温度スケールとフォーカスを同時にアジャストする「フルオート機能」を搭載
標準レンズで最小58ミクロンの近接撮影が可能
10cmまで近接可能な標準レンズと「複数枚超解像処理」機能の組合せにより、オプションレンズが無くても微小物の計測が可能です。
- 最小空間分解能：58μm相当 ※1 ＜超解像（SR）モード撮影時＞
カメラ本体に多彩な記録モードを搭載
- 高画素で記録可能な超解像（SR）モード
- 最大75°（水平）の広範囲を撮影できるクイックパノラマモード
- カメラだけで最大5Hzの動画記録ができるSD動画モード ※1
- 熱画像と可視画像を同時に記録できるインターバルモード
- 接点信号により外部機器と連携可能なトリガ入力とアラーム出力機能 ※1
※1 R450Proのみ
豊富な計測機能を搭載

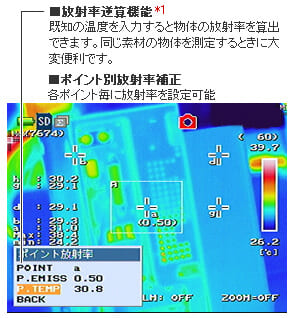

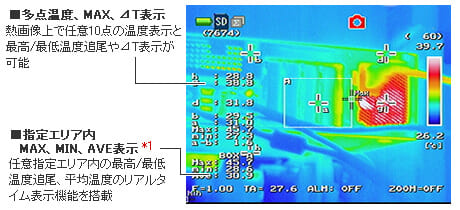

最高・最低温度追尾/⊿T計算/放射率逆算/ラインプロファイルなどの計測機能 現場でのデータ確認も簡単・確実
 |
 |
 |
 |
充実した解析ソフトウェア
リアルタイム計測（オンライン） InfReC Analyzer NS9500 Pro for R550（R550Proに標準添付）
解析（オフライン） InfReC Analyzer NS9500 Std for R550（R550、R550Sに標準添付）
- データ選択→各種機能で解析/補正・編集

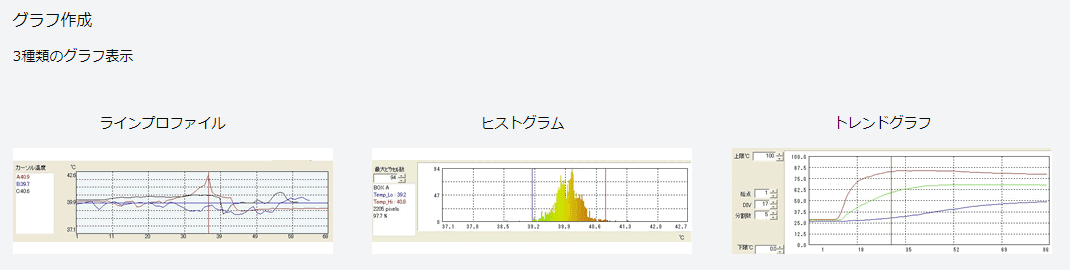

- グラフ作成
3種類のグラフ表示

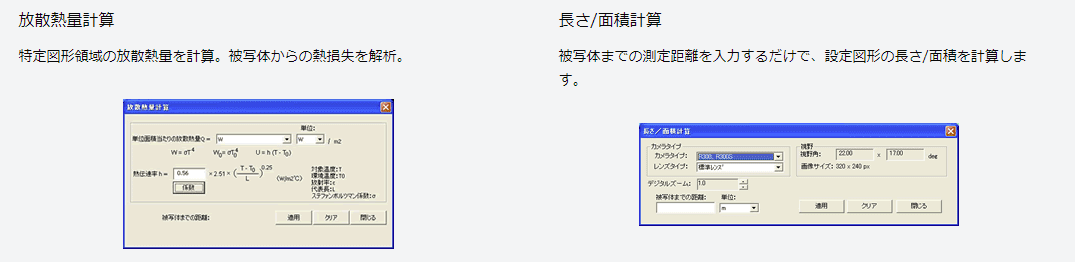

- 放散熱量計算
- パノラマ編集
パノラマ撮影（スキャン合成）した熱画像を1画像に結合できます。
レポート出力
Excel、Wordテンプレートで画像、グラフを自由にレイアウト
概略仕様
本体仕様
| 機能 | R450Pro | R450 | R450S | R450SS | ||
|---|---|---|---|---|---|---|
| 基本性能 | 検出器 | 2次元非冷却センサ（マイクロボロメータ） | ||||
| 測定波長 | 8～14μm | |||||
| 測定温度範囲 | -40℃～1500℃ | -40℃～650℃ | -40℃～120℃ | |||
| 温度分解能 | 0.025℃ at 30℃（S/N改善時） | |||||
| 温度精度 | ±1℃ ※1 | |||||
| フレームレート | 40Hz | |||||
| 検出器画素数 | 480（H） x 360（V）画素 | |||||
| 記録画素数 | 標準時：480（H） x 360（V）画素 超解像時（SR モード）：960（H） x 720（V）画素 ※2 |
|||||
| 測定視野角 | 24°（H） x 18°（V）（標準レンズ搭載時） | |||||
| 空間分解能 | 標準時： 0.87mrad 超解像時（SR モード）： 0.58mrad相当 ※3 |
|||||
| 測定距離範囲 | 10cm～∞ （標準レンズ搭載時） ※4 | |||||
| フォーカス | オート/マニュアル | |||||
| 画像表示 | オート機能 | オートスケール/オートフォーカス/フルオート | ||||
| カラーパレット | 7種類（オリーブ、レインボー、アイリス、輝度カラー、ホットアイアン、ホットホワイト、ホットブラック） | |||||
| 階調表示 | 256／32／16／8階調 | |||||
| 可視画像表示 | CMOS 500万画素 | |||||
| 可視画像合成表示 | 並列、FUSION（透過合成可能）、ピクチャインピクチャ（透過合成可能） | |||||
| 表示機能 | 1～8倍連続デジタルズーム（表示位置スクロール機能付き）、グリッド表示、9画面マルチ画像表示（静止画再生時） | |||||
| 画質改善 | デノイズ、アベレ－ジング（残像除去機能付）、エッジ強調 | |||||
| 計測機能 | ポイント温度測定 | 可動点×10、温度サーチ（最高×1、最低×1）、2点間温度差 | ||||
| エリア内温度計測 | BOX 5 （各エリア内の最高・最低・平均温度を表示） | - | BOX 5 （各エリア内の最高・最低・平均温度を表示） | |||
| ラインプロファイル | 水平／垂直／水平＋垂直 | |||||
| アラーム機能 | アラーム表示、アラーム音、色アラーム（ISO）、アラーム記録 | |||||
| アラーム信号出力 | - | アラーム信号出力 | ||||
| 温度補正機能 | 放射率補正、環境・背景温度補正、距離補正、NUC | |||||
| ドリフトスタビライザ | - | ドリフトスタビライザ | ||||
| 放射率補正 | 多点放射率補正、放射率テーブル機能 | |||||
| 放射率逆算機能 | - | 放射率逆算機能 | ||||
| 記録・出力 | 記録媒体 | SDカード、SDHC対応 | ||||
| データ形式 | 静止画：温度データ付JEPG、14bit（可視画像同時記録） 動画：SVXファイル（専用形式） |
|||||
| データ記録 | 静止画（温度データ付JPEG、14bit）、可視画像同時記録 | |||||
| ①超解像（SRモード） | ○ | |||||
| ②クイックパノラマモード | 横方向約75°相当/縦方向約56°相当 | |||||
| ③SD動画記録 | 最大5Hz | - | 最大5Hz | |||
| ④インターバル記録 | 3秒～60分間隔、可視画像同時記録 | |||||
| ⑤外部トリガ記録 | ○ | - | ○ | |||
| ⑥音声メモ | 30秒間 | |||||
| ⑦テキストメモ | 最大128文字（SDカードより読み込み熱画像に添付） | |||||
| 外部インタフェース | USB2.0 | USB2.0マスストレージ、動画転送（熱画像：最大40Hz、可視画像同時記録）※5 | ||||
| 外部トリガ入力による自動記録機能 | - | 外部トリガ入力による自動記録機能 | ||||
| ビデオ出力 | NTSC／PAL切替 RCAコネクタ | |||||
| アラーム出力 | 無電圧接点信号 | - | 無電圧接点信号 | |||
| 外部トリガ入力 | パルス信号 | - | パルス信号 | |||
| その他 | 表示装置 | 3.5型カラー液晶モニタ（チルト機構、輝度調整付） | ||||
| カラー液晶ビューファインダ（チルト機構付） | - | |||||
| 撮影補助機能 | ワイヤードリモコン、レーザポインタ（赤色クラス2、PSC適合品）、LEDライト | |||||
| 耐環境性 | 動作環境温度/湿度 | -15℃～50℃、90％RH（結露しないこと） | ||||
| 保存温度/湿度 | -40℃～70℃、90％RH（結露しないこと） | |||||
| 振動、衝撃 | 29.4m/sec2（3G）、294m/sec2（30G） | |||||
| EMC | CE適合規格（クラスA） | |||||
| 防塵・防沫構造 | 保護等級 IP54相当 | |||||
| バッテリ駆動時間 | 2.5時間 | |||||
| AC電源 | AC100V～220V、50/60Hz | |||||
| 外形寸法 | 約121mm（H） x 105mm（W） x 195mm（D） 突起部含まず | |||||
| 質量 | 1.3kg以下 ※バッテリ含む | |||||
| 標準付属品 | キャリングケ－ス、SDカ－ド、USBケ－ブル、ワイヤ－ドリモコン、グリップベルト、ネックストラップ、レンズ保護キャップ、取扱説明書、無償版・体験版ソフト集（CD-ROM）、バッテリパック | |||||
| 標準付属PCソフト | InfReC Analyzer NS9500 Professional |
InfReC Analyzer NS9500 Standard ※6 |
||||
※1 環境温度：20～30℃ レンジ1において（それ以外：±2または±2％）
※2 静止画のみ対応
※3 手振れ等の効果による特徴の抽出により、複数画像の合成処理が適切に実施された場合の効果
※4 温度精度の保証範囲は30cm～∞
※5 40Hz転送は熱画像のみ。可視画像付きでの転送速度は、熱画像20Hz、可視画像2.5Hz
※6 R450、R450S、R450SSの動画転送は、InfReC Analyzer NS9500 Professionalへのアップグレード（オプション）が別途必要
測定距離と視野の大きさ
| レンズの種類 | 2倍望遠レンズ | 標準レンズ | 2倍視野拡大レンズ | ||
|---|---|---|---|---|---|
| 距離1m | 視野範囲（H） x （V） | 21 x 16cm | 43 x 32cm | 86 x 64cm | |
| 空間分解能 | 標準モード | 0.44mm | 0.9mm | 1.74mm | |
| 超解像（SR）モード ※ | 0.3mm | 0.6mm | 1.16mm | ||
オプション
レンズ
さまざまなシーンに対応可能な豊富なレンズラインアップをご用意しております。
| 品名 | 型式 | 仕様・備考 |
|---|---|---|
| 2倍望遠レンズ | IRL-TX02C | 測定視野角 ：約12°（H）×9°（V） 測定距離範囲：2m ～ ∞ 測定温度範囲：-40～1500℃ |
| 2倍視野拡大レンズ | IRL-WX02C | 測定視野角 ：約48°（H）×36°（V） 測定距離範囲：0.1m ～ ∞ 測定温度範囲：-40～1500℃ |
| 52μｍ近接拡大レンズ | IRL-C052UC | 測定視野範囲：約25mm×18.7mm 作動距離 ：約56mm 測定温度範囲：-40～650℃ |
別売品
| 品名 | 型式 | 仕様・備考 |
|---|---|---|
| PowerKit A 国内向け | PKA-100VDM | 必ずご購入ください 構成品：ACアダプタ×1、バッテリチャージャー×1、ACケーブル×2 |
その他オプション
| 品名 | 型式 | 仕様・備考 |
|---|---|---|
| オプションレンズ用1500℃高温レンジ校正費 | IRR-HOPLB | 温度校正範囲：～1500℃ |
| ACアダプタ（国内） | RC60M-09DS3S-DOPZ | 国内専用（海外の安全規格には適合していません） |
| バッテリパック（2端子） | 2UR18650F | リチウムイオン電池 |
| バッテリチャージャー（２端子）国内 | HP3201L-8.4V | 国内専用（海外の安全規格には適合していません） |
| 液晶フード | IRU-F01A | - |
| 三脚 ライトカーボン E83 | 108314 | SLIK製 国内向け |
| カメラスタンドHC500+XYZシータ | HC500+XYZシータステージ | - |
| NS9500PROアップグレードKIT | NS9500PRO UPGRADE KIT | NS9500 StandardをNS9500 Professionalへアップグレード |
