保守・保全現場診断用高機能モデル
熱画像パノラマ撮影機能、バイブレーションアラーム機能搭載。高い操作性と充実した機能を搭載し、現場診断で優れた能力を発揮
特長
※2010年10月末時点。
製品概要
1500℃までの高温に対応したワイドな測定レンジ！
アルミや鉄の融点を超える1500℃まで測定が可能！また、高温フィルタの取付けが要らないフィルタレス設計で、現場でも安心して測定できます。
高感度レンジ搭載により、さらなる高感度を実現！
-20～60℃までの対象物を温度分解能0.04℃の高感度で測定します。
アベレージング処理時の残像除去機能を搭載！
高感度化を実現する画像処理機能として有効なアベレージング機能は、フレームを積算するため、対象物が動いたりカメラをパンさせると残像が尾を引く欠点がありました。
しかし、アベレージング機能の残像を除去する新しいアルゴリズムの搭載によって解決しました。
グリップベルトを標準装備！使いやすさと機能の進化を実現
Thermo GEAR Gシリーズは低消費電力でありながら高感度を実現する最新のセンサを搭載。そして独自の画像処理技術により-40～1500℃（※）の測定レンジと世界トップクラスの美しい熱画像を両立しました。
※EXシリーズ時のみ
可視カメラ + LED照明 + レーザポインタ + 音声メモ
可視カメラには200万画素カメラを採用、さらに暗所での可視画像の撮影を補助するLED照明も装備しました。
可視画像でも観測位置の特定が困難な測定対象用にレーザーポインタ（class2準拠）を搭載。音声メモ機能も標準装備しデータ確認・整理をサポートします。

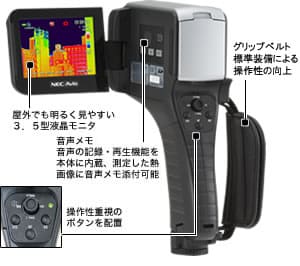

片手で操作できるガングリップスタイルとフリーアングル液晶を採用
液晶モニタは上下に270°回転するフリーアングル液晶を搭載。高所や様々な現場計測シーンで安全性を考慮し、楽な姿勢・視野で計測できます。
機能
計測機能
- 計測現場にて画像診断をサポートする豊富なFUSION表示機能
- 多点/⊿Tなど強力な計測機能を搭載、現場でのデータ確認も簡単・確実

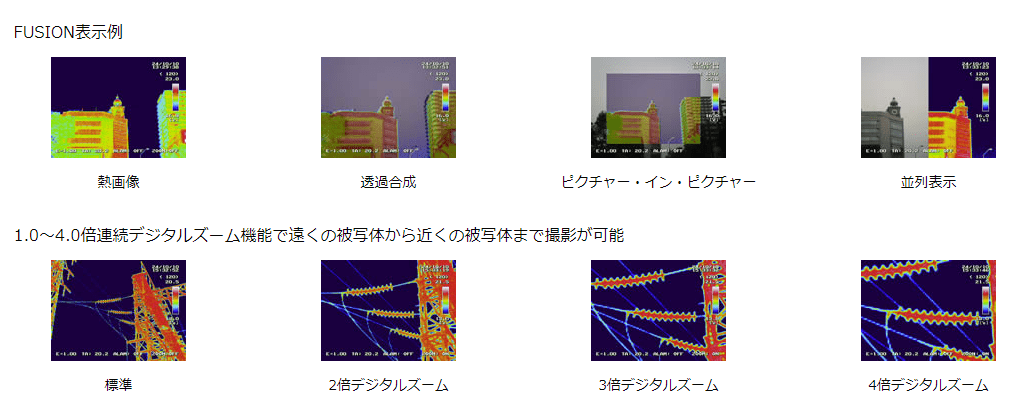

異常温度箇所判別や熱画像撮影位置・発熱位置の確認などを、熱画像と可視画像の合成・透過・並列表示にてサポート、熱画像と可視の位置・サイズ・透過率などの調整も簡単。
熱画像上で任意5点の温度表示が可能。又任意指定エリア内の最高/最低温度リアルタイム自動追尾機能、平均温度表示機能を搭載。さらに2点間や最高/最低温度との温度差を表示する⊿表示、波形表示など現場での温度計測機能をサポートします。
熱画像表示例
放射率テーブル機能
サーモグラフィ本体に、代表的な材質の放射率を登録してあります。異なる材質の物体を測定する場合、画面から材質を選ぶだけで放射率を設定できます。
測定ポイントの真の温度値を入力すると、放射率が逆算され計測する物体の放射率がわかります。
様々な撮影機能
- 広角レンズ以上の高画質な広角撮影を実現した、熱画像パノラマ撮影機能（※2）
- 最大10枚/秒の高速で直接熱画像をSDカードに動画記録が可能（※）
- 異常発熱を確実に知らせるアラーム表示/バイブレーション機能（※）
- バイブレーションアラーム機能（※）
 |
 |
 |

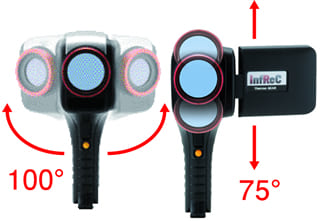

カメラを縦や横にスイングするだけで左右約100°上下約75°のダイナミックなパノラマ熱画像が撮れます。広大な建築物・橋梁・工場の設備など診断業務が簡素化でき威力を発揮します。 |

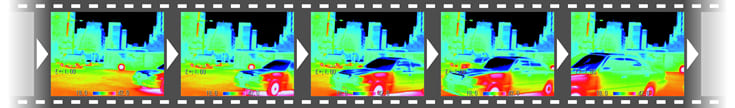

金型や射出成形器など生産ライン/生産設備や高速にて移動する物体の熱画像を確実に撮影することが可能です。
Thermo GEAR G120EXなら10フレーム/秒で直接SDカードに熱画像動画記録。
必要な瞬間のデータを確実にキャッチできます。もちろん現場でPCをセットする必要はありません。
設備の保守/保全などで温度の異常個所の見逃しのミスを防止したり、空港/港湾などの検疫検査から企業やアミューズメントパークなどの体温のスクリーニング検査などで威力を発揮している機能です。
アラーム表示
異常な温度を察知した場合、画面上にアラ－ム表示させたり、異常温度部を色アラ－ム 表示として表示させる機能です。
騒音などが大きい現場ではグリップを振動させアラーム検知をお知らせする機能です。
※パノラマ撮影機能、熱画像動画撮影機能、バイブレーションアラーム機能はG120EXのみの機能です。G120EX本体にて熱画像のみパノラマ撮影機能が可能、可視画像の撮影は不可能です。
概略仕様

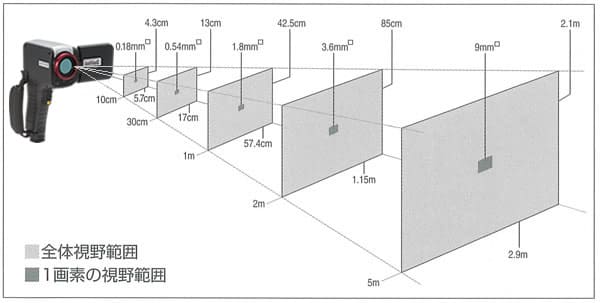

測定距離と視野の大きさ(標準14mmレンズ)
本体仕様
| 機種 | G120EX | G100EX | G100 | |
|---|---|---|---|---|
| 基本性能 | 測定温度範囲 | -40℃～1500℃ | -40℃～500℃ | |
| 温度分解能(NETD) | 0.04 at 30℃（S/N改善時） | 0.06 at 30℃（S/N改善時） | ||
| 温度指示精度 | R1,R2,R3：±2℃又は読み値の±2%の大きい方※1 R4：レンジフルスケール±2%以下 |
R1,R2：±2℃又は読み値の±2%の大きい方※1 | ||
| 検出器 | 2次元非冷却センサ（マイクロボロメータ） | |||
| 検出器画素数 | 320(H)x240(V)画素 | |||
| 測定波長 | 8～14μm | |||
| フレームレート | 60Hz | |||
| 測定視野角 | 32°(H) x 24°(V)標準レンズ(fl=14mm)使用時 | |||
| 空間分解能 | 1.78mrad | |||
| 測定距離範囲 | 10cm ～ ∞(標準レンズ搭載時)温度精度保証は30cm～ | |||
| データ深度 | 14bits | |||
| 操作・画質改善 | オートフォーカス | 有 | ||
| 温度スケール設定 | オート / マニュアル | |||
| 操作支援表示 | 設定項目・各種機能・状況をアイコン表示 | |||
| 多言語表示 | 16言語対応 | |||
| 補正機能 | 放射率補正、距離補正、環境反射補正、バックグランド補正 | |||
| アベレージング | 有 | |||
| アベレージング残像除去機能 | 有 | |||
| フィルタリング | 有 | |||
| エッジ強調 | 有 | 無 | ||
| 表示機能 | 熱画像 / 可視画像合成表示 | 熱画像・可視画像合成、熱画像・可視画像並列表示 | ||
| カラーパレット | レインボー、アイリス、輝度カラー、ホットアイアン、ホットブラック、ホットホワイト | |||
| 階調変更 | 256,16,8 階調 | |||
| 多画像表示 | 9画像表示 | |||
| デジタルズーム | x 1～4倍 | |||
| 測定機能 | 多点温度表示 | 中心・最高または最低（自動追尾）可動5点 | ||
| 多点放射率補正 | 5点 | |||
| 放射率逆算機能 | 有 | |||
| 2点間温度差 | 有 | |||
| 放射率テーブル機能 | 20種類の放射率テーブルを登録済み | |||
| 指定領域内温度解析機能 | 指定領域(BOX 5個)内のMAX温度・MIN温度・AVE温度を表示 | |||
| プロファイル | 水平、垂直 | |||
| 温度サーチ機能 | 最高温度/最低温度をサーチ、各位置を自動表示 | |||
| アラーム機能 | モード： アラーム音、アラーム表示、振動アラーム(G120EXのみ)・色アラームON / OFF、判定温度設定、外部アラーム出力 | |||
| データ保存 | 記録媒体 | SDカード、SDHC対応 | ||
| 熱画像動画 | 有(10fps)SDカードへの格納 | 無 | ||
| 静止画 | 温度データ付JPEG、 14bits（可視像同時記録） | |||
| パノラマ撮影機能 | 有(スキャン合成) | 無 | ||
| インターバル記録 | 赤外画像 3s ～ 60min 熱画像自動記録 | |||
| アラーム記録 | 有 | |||
| インターフェース | USB | マスストレージ機能 | ||
| アラーム 出力 | 無電圧接点信号出力 | |||
| ビデオ出力 | NTSC / PAL切替(LCDとの同時使用は不可) | |||
| その他 | レーザポインタ | 有(ON / OFF, 赤色クラス2、PSC適合品) | ||
| 可視カメラ | CMOSカメラ 200万画素 | |||
| LEDランプ | 有（ON/OFF） | |||
| 音声メモ | 30s 録音 / 再生 | |||
| テキストメモ | 最大128文字SDカードより読み込み熱画像に貼付 | |||
| 表示装置 | 3.5型カラー液晶モニタ(320 x 240) チルト機構、輝度調整機能付 |
|||
| PCソフトウェア | NS9500LT(機能限定版) 標準付属 | |||
| 標準付属品 | ハードケースx1、バッテリーパックx1、バッテリーチャージャーx1、ACアダプタx1、リストバンドx1、SDカードx1、USBケーブルx1、取扱説明書x1、グリップベルト×1 | |||
| 電源 | バッテリ | 専用バッテリパック(2,500mAh)駆動時間 4時間 | ||
| AC電源(ACアダプタ) | AC 100V ～ 220V, 50 / 60Hz | |||
| 消費電力 | 4.3W(typ) | |||
| 環境条件 | 動作環境温度 / 湿度 | -15℃ ～ 50℃, 90%RH | ||
| 振動 / 衝撃 | 29.4m/s2（3G） / 294m/ｓ2（30G） | |||
| 防塵・防沫構造 | 保護等級 IP54相当 | |||
| 外形寸法 | 約H：212mm x W：76mm x D：138mm(突起部含まず) | |||
| 質量 | 約850g ※バッテリ含む | |||
オプション
PCソフトウェア
InfReC アナライザ NS9500
［Lite(標準添付) / Standard］
わかりやすいメニューとアイコンで
かんたん操作を実現した熱画像処理・レポート作成プログラムです。
- 熱画像・可視画像の合成表示
- 熱画像減算処理機能
- 熱画像パノラマ合成機能※
- 放散熱量解析※
- 熱画像の測長・面積計算機能※
- トレンドグラフ表示※
- ラインプロファイル表示
- 指定点/ライン/BOX/円※/多角形※描画機能
- 最高温度・最低温度・ピーク温度解析
※Standardのみ利用可能です。
その他オプション
| 品名 | 形式 | 仕様・備考 |
|---|---|---|
| 2倍望遠レンズ | IRL-TX02A | 16°(H) x 12°,0.89mrad(fl=28mm) |
| ACアダプタ（国内） | RC60M-09DS3S-DOPZ | 国内専用（海外の安全規格には適合していません） |
| バッテリパック（2端子） | 2UR18650F | リチウムイオン電池 |
| バッテリチャージャー（２端子）国内 | HP3201L-8.4V | 国内専用（海外の安全規格には適合していません） |
| 液晶フード | IRU-F01A | - |
| ビデオケーブル | FVC-135A | ミニプラグ、1.5m |
| 三脚（小） | U9800BK | SLIK製 1.8kg、3ウェイ雲台 |
| インフレックアナライザー スタンダード | NS9500STD | PC ソフト |
| 2年間保証 | IRS-GG100A | - |
| 黒体塗料 | 7211347-000 | スプレータイプ |
