高精度な紫外線強度（紫外線照度）測定が可能
UV照射装置の管理等に最適な紫外線チェッカー。UV-LED に対応し、広範囲のフラットな紫外線波長の分光感度特性を備えた新受光部 UD-3040T2 を追加しました。
製品概要

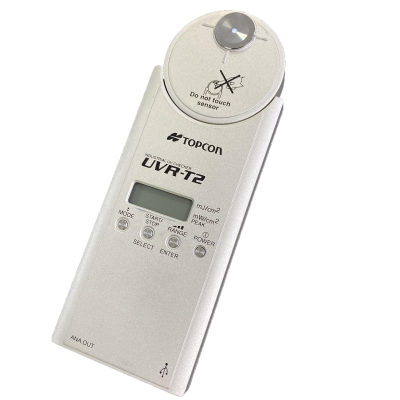

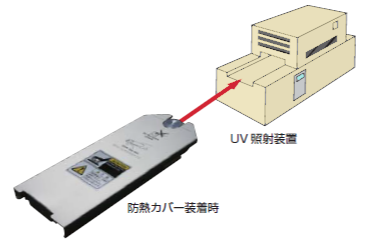

工業用UVチェッカーUVR-T2は、硬化(キュアリング)、電気・電子部品用のシーリングや接着処理、プリント基板の印刷・乾燥・実装ライン、各種産業における殺菌工程等で使用されるUV照射装置のランプ強度管理に最適です。
本器の測定結果に基づき、コンベア速度やランプ強度分布・交換時期の管理に使用することにより、お客様の歩留まり向上が図れます。また、半導体、FPD、プリント基板等のフォトリソ工程で使用される、露光装置のランプ管理にも使用が可能です。
特長
- メタルボディの耐熱構造により安定した測定が可能（防熱カバー付き）
- 多種測定機能搭載 ： リアルタイム放射照度（mW/cm2）、ピーク放射照度（mW/cm2）、積算値（mJ/cm2）測定、補正機能搭載
- UV-LED対応（UD-T3040T2）
- 使いやすさの向上：光源照度に合わせて最適なレンジを設定するオートモード搭載
- 2m延長ユニット（オプション）装着により、離れた場所に受光部をセットしての測定が可能
- 内蔵メモリ、RS-232C出力、アナログ出力 標準装備
- USBバスパワー動作：USB給電方式を使用可能
- PCで測定可能な測定プログラムが標準付属
受光部の分光応答度特性
４タイプの受光部をご用意。管理する紫外線光源の波長に合わせて最適な受光部を選択可能。

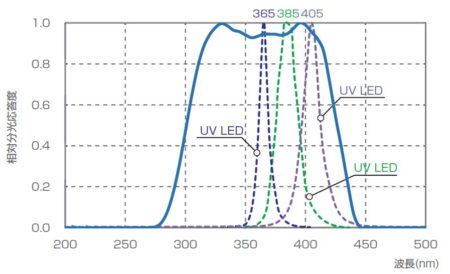

UV-LED対応、受光部UD-T3040T2の分光応答度特性について
広範囲のフラットな紫外線波長域の分光応答感度により、UV-LEDの発光波長分布に依存する事なく感度範囲内の光量測定が可能。
用途
- 各種UV照射装置 UVランプ保守・管理
- 露光装置
- 紫外線消毒装置、殺菌装置、改質装置
- 紫外線硬化装置、洗浄装置
- 紫外線表面処理装置
- 各種UVランプ開発部門、製造工程における検査・評価
システム構成
- ※オプション・市販品を含む
概略仕様
| 仕様項目 | 仕様値 | |||
|---|---|---|---|---|
| UD-T25T2 | UD-T36T2 | UD-T40T2 | UD-T3040T2 | |
| 受光素子 | シリコンフォトダイオード | |||
| 受光窓径 | φ5mm | φ3mm | φ3mm | φ3mm |
| 測定波長域 | 230 ～ 280nm | 300 ～ 390nm | 350 ～ 490nm | 290 ～ 430nm |
| ピーク感度波長 | 約255nm | 約355nm | 約410nm | ー |
| 放射照度測定範囲 (mW/cm2) | Range-1：0.01～30.0 Range-2：0.1～300.0 Range-3：1.0～3000.0 |
Range-1：0.02～60.0 Range-2：0.1～600.0 Range-3：1.0～6000.0 |
Range-1：0.01～30.0 Range-2：0.1～300.0 Range-3：1.0～3000.0 |
Range-1：0.01～60.0 Range-2：0.1～600.0 Range-3：1.0～6000.0 |
| 積算光量測定範囲 (mJ/cm2) | Range-1：0.01～999.99 Range-2：0.1～9999.9 Range-3：1.0～99999.0 |
Range-1：0.02～999.99 Range-2：0.2～9999.9 Range-3：2.0～99999.0 |
Range-1：0.01～999.99 Range-2：0.1～9999.9 Range-3：1.0～99999.0 |
Range-1：0.01～999.99 Range-2：0.1～9999.9 Range-3：1.0～99999.0 |
| アナログ出力 1mVの放射照度 (mJ/ cm2) | Range-1： 0.015 Range-2： 0.15 Range-3： 1.5 |
Range-1： 0.03 Range-2： 0.3 Range-3： 3.0 |
Range-1： 0.015 Range-2： 0.15 Range-3： 1.5 |
Range-1： 0.03 Range-2： 0.3 Range-3： 3.0 |
| データサンプリング | ・サンプリング時間 50Hz ： 10ms、 60Hz ： 8.33ms ・サンプリングレート 50Hz ： 50回/秒 60Hz ： 60回/秒 |
|||
| 斜入射光特性 | 30° ： ±5%以内、 60° ： ±25%以内 | |||
| 校正精度(*1)性 | ±2%以内 | |||
| 直線性(*2)性 | ±3%以内 | |||
| アナログ信号出力 | 0～2Vmax. 各レンジ共通 | |||
| インターフェース | USB2.0（USB A コネクタ ー USB マイクロ B コネクタ) | |||
| 電源 | 単4乾電池×3（市販品）／ USBバスパワー | |||
| 使用条件 | 温度 ： 10～60 ℃ / 湿度 ： 85% R.H.以下 （結露なきこと） | |||
| 外形寸法 (W×D×H) | 75×201×16mm | |||
| 質量(*3)(*4) | 320g | |||
- (*1) ： 当社校正光源における校正基準器の値に対して
- (*2) ： 各測定レンジにおいてフルスケールの5%以上の光量が入射した場合、ゼロ補正使用時
- (*3) ： 防熱カバーなし
- (*4) ： 電池含む
別売付属品
- 延長ユニット ： ZV-48 (2m)
- 修理・校正作業も承りますので、お問合せ下さい。
