ソーラシミュレータ 卓上形 セリック

天候に左右されない研究環境
毎回同じ光源で評価が行える!
太陽電池セル評価用の高性能光源

特長

高い操作性

  • 太陽電池セル評価用の高性能光源
  • ステッピングモーターを使用したシャッター駆動によって振動を低減
  • 操作スイッチ類をタッチパネルに集約することによって見易さと操作し易さを両立

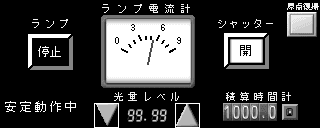

ソーラシミュレータ 卓上形 タッチパネル

操作性の高いタッチパネル(英語仕様も対応可能!)



試験に応じた性能で低価格を実現!

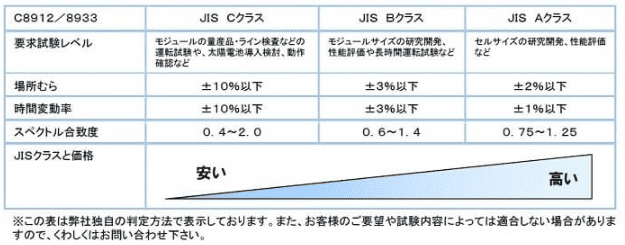

太陽電池の試験によってソーラシミュレータのグレードが決まります。まずはお客様の試験内容をお知らせください。試験のレベルに合わせて最適な性能をご案内いたします!

ソーラシミュレータ SML-2K 性能

モジュールサイズ、設置スペース、照射距離、さまざまな設置条件に合わせカスタマイズしたソーラシミュレータをご提供します!



用途

  • 太陽光温水
  • 視認性試験
  • 断熱材の昇温試験
  • ADAS(先進運転支援システム)向けセンサー・カメラの開発・評価
  • 自動運転システム向けLiDARの開発・評価
  • 自動運転機能開発時の車内へ差し込む太陽光の再現
  • オートライトセンサの評価
  • 850nmや940nmなどの近赤外域に感度を持つセンサ・カメラなどの研究開発
  • 近赤外を使用する測定装置の開発・評価
  • 自動車用光センサの評価
  • ヘッドアップディスプレイ(HUD)の評価
  • ディスプレイの視認性評価
  • 距離センサの開発・評価
  • 赤外線カメラの開発・評価
  • 3Dイメージングの開発・評価
  • センサー開発時の屋外での外乱光の影響の再現
  • 車載センサの耐久試験
  • 車載カメラの逆光条件対策(評価)
  • 車載カメラの視野内輝度ムラ評価
  • ディスプレイの視認性評価

その他疑似太陽光の再現に!

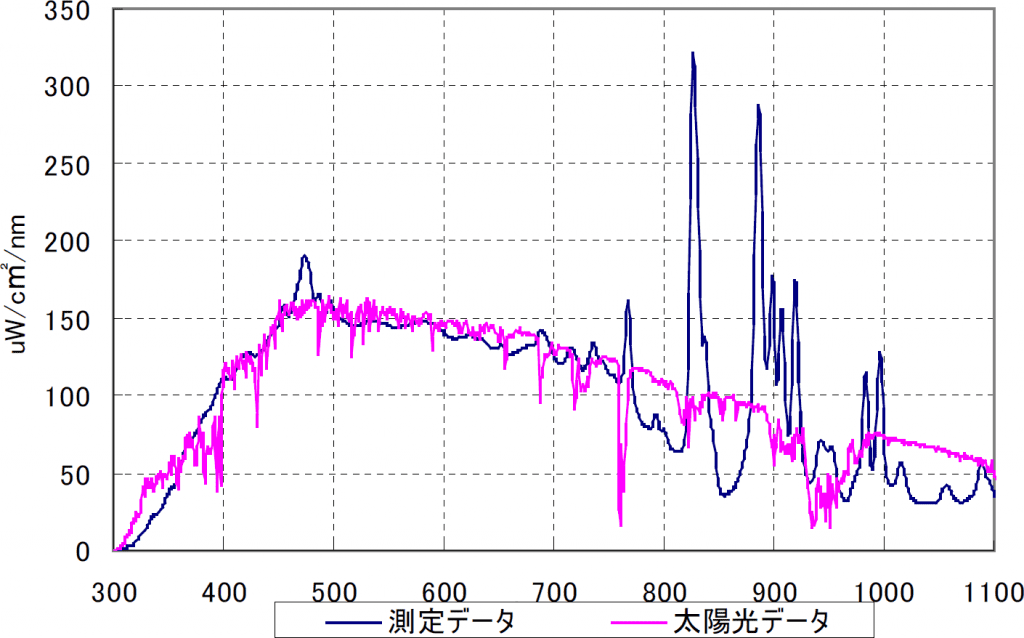

分光分布

XIL-01B50KP実測値(参考)

ソーラシミュレータ 卓上形 実測値

概略仕様

型式 XIL-01B50KP XIL-05B80KP XIL-05B100KP XIL-05B156KP
有効照射面 □50mm □80mm □100mm □156mm
形状 卓上形
使用ランプ キセノンランプ
ランプ容量 140W 500W
ランプ寿命 1500時間 1000時間
照射強度 1kW/m2 (100mW/cm2)
分光特性 AM1.5G
平行度 ±5°以内 ±10°以内
照射距離 約160mm 約230mm 約200mm 約260mm
スペクトル合致度 結晶系太陽電池 JIS C 8912 class A (±25%)
アモルファス系太陽電池 JIS C 8933 class A (±25%)
時間変動率 JIS C 8912 class A (±1%)
照度場所ムラ JIS C 8912 class A (±2%)
電源仕様 1φ100/200V
外形寸法(mm) 870 x 280 x 360 1200 x 350 x 420 1200 x 550 x 420
概算重量(kg) 40 60

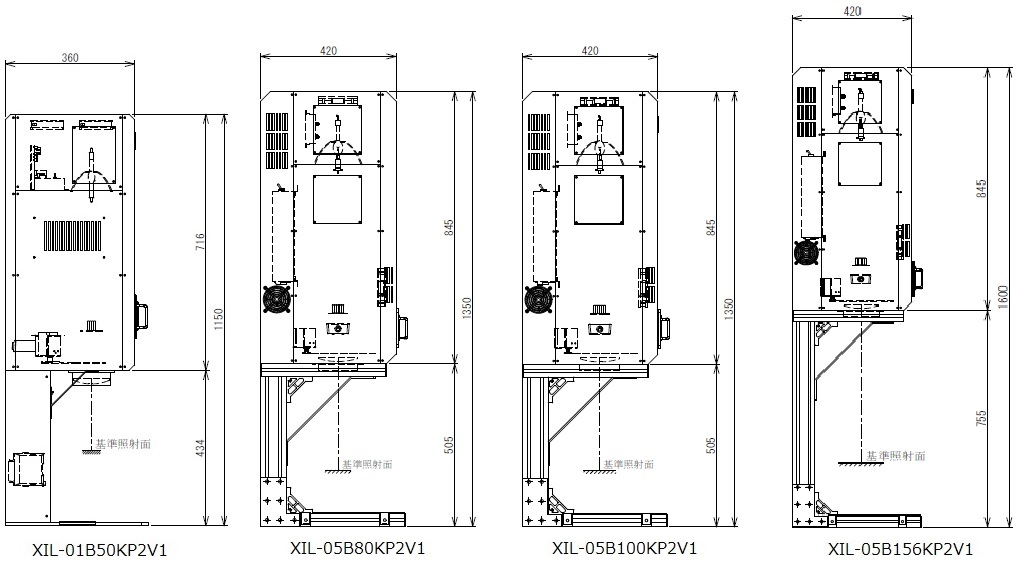

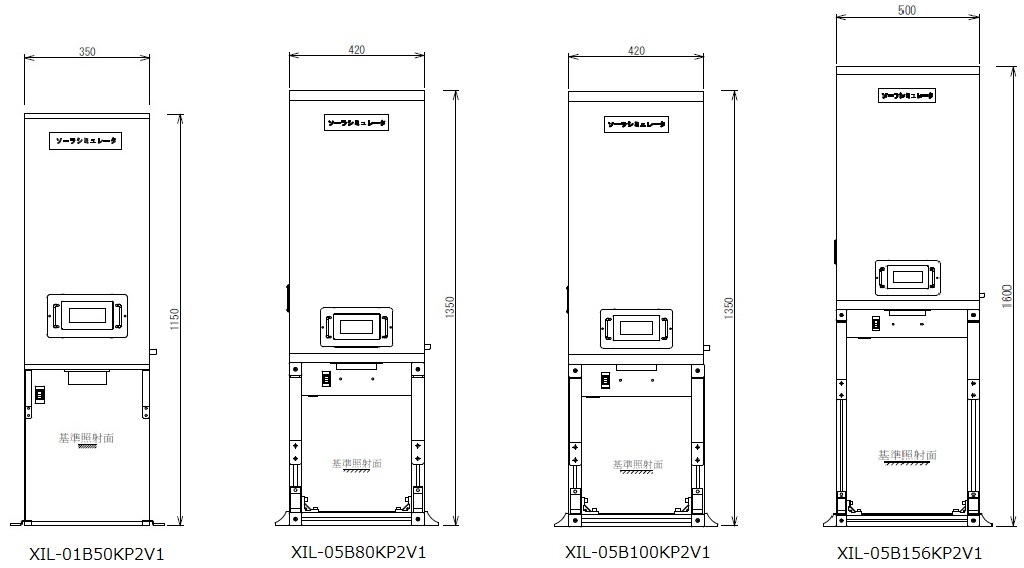

外観図

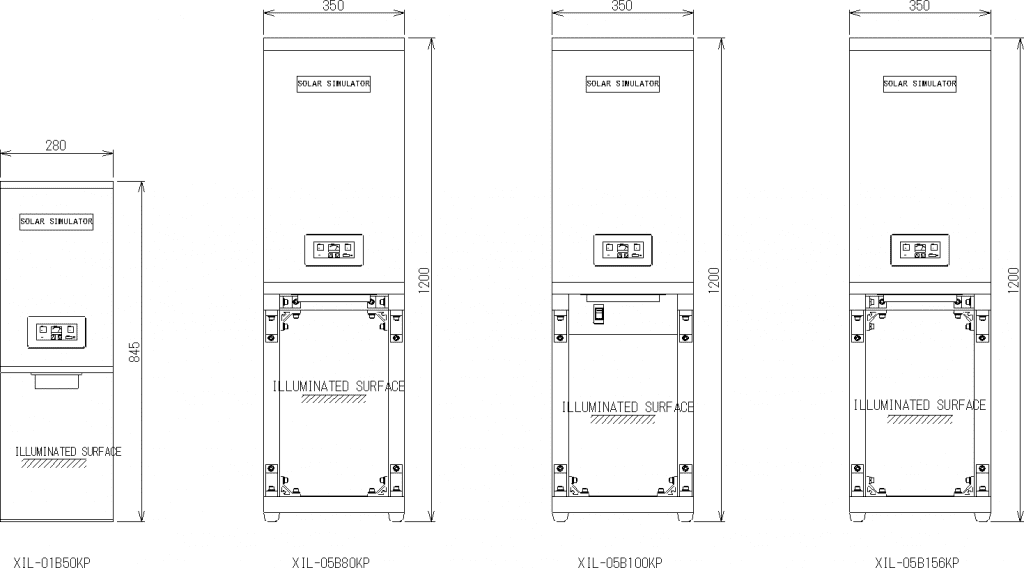

正面

ソーラシミュレータ 卓上形 外観 正面

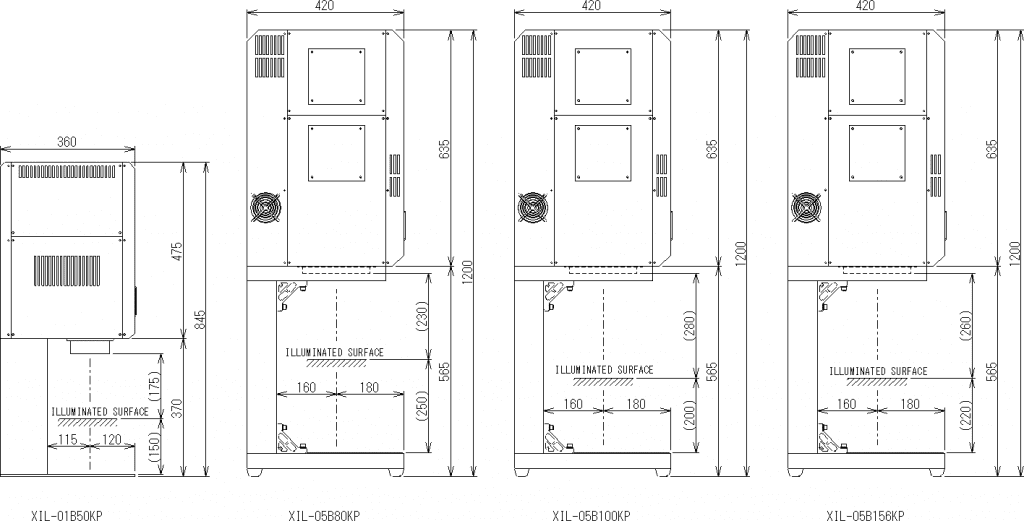

側面

ソーラシミュレータ 卓上形 外観 側面

予備品

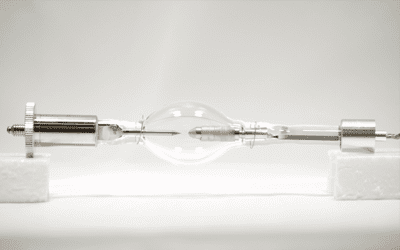

140Wキセノンランプ
SET-140F

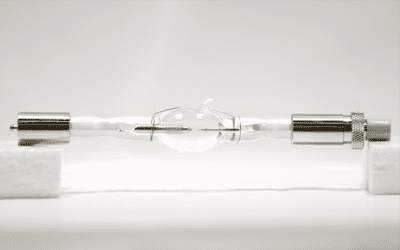

500Wキセノンランプ
SET-501F
ソーラシミュレータ 卓上形 140Wキセノンランプ ソーラシミュレータ 卓上形 500Wキセノンランプ

取り扱い説明書

品名 型式 PDFファイル
□50mm ソーラシミュレータ XIL-01B50KP ダウンロード
□80mm ソーラシミュレータ XIL-05B80KP 準備中
□100mm ソーラシミュレータ XIL-05B100KP ダウンロード
□156mm ソーラシミュレータ XIL-05B156KP ダウンロード
