高解像度！顕微鏡作業に最適｜ズーム式マイクロスコープ（HDMI接続） SKM-Z300C-FHD2

フルハイビジョンカメラ搭載
光学4倍ズーム！画面倍率42.5倍～170倍！

ビデオマイクロスコープ SKM-Z300C-FHD2 は、モニタで観察するマイクロスコープです。モニタに直接接続して、フルハイビジョンの映像で観察ができます。光学4倍ズームを採用していますので、画面倍率x42.5～x170で連続して可変できます。（作動距離88ｍｍ一定）

特長

• 光学4倍ズーム搭載で、画面倍率x42.5～170
• x0.5、x2.0専用コンバージョンレンズを用意(別売）
• 作動距離88mm一定
• 機械式可変絞り搭載
• 日本製で安心・堅牢
• １年保証

マイクロスコープの選び方・観察のコツ

どのような用途でお使いですか？

工場ラインなどでの目視検査が目的ならば、高画質で動きの速いFHDモニタタイプがオススメです。
画像の保存や計測などが目的ならパソコンタイプがオススメです。

観察部位のサイズはどれくらいですか？

観察部位のサイズで必要な倍率を見つけます。

可変倍率式マイクロスコープの観察のコツ

• 低倍率での観察のコツ
  観察したい倍率に合わせます。
  本体先端から観察物までの距離を倍率表記の下にある「作動距離（W.D.）」の距離に合わせます。
• 高倍率の観察のコツ
  方法その1
  一度、低倍率でピントを合わせてから少しずつ倍率を上げ、観察部位が中心にくるように調整しながらピント合わせをします。
  方法その2
  目的の倍率にしてから、マイクロスコープ本体を観察物に最接近させ、少しずつ本体を上げていきます。











SKM-Z300C-FHD2 基本セット内容




• ズームレンズ(SKL-Z300C)
• フルハイビジョンカメラ（電源アダプタ付属）
• LEDリングライト照明(SKLS-A)
• 拡散フィルター
• 顕微鏡スタンド400(SKS-ST400A)
• 粗動ホルダ(SKS-HOLD-A)

※画像出力用ケーブルは付属していません。




機械絞り(上)・ズームリング(下) ズームリングはクリック付	ピント調整：粗動付	LEDリングライト照明 (拡散フィルタ付)




オプション



オプションのコンバージョンレンズ（x0.5、x2.0）を装着することにより画面倍率x21.25～x340になります。（作動距離150mmあるいは32mm一定）

SKL-A コンバージョンレンズ(ｘ2.0) 取付時　作動距離32ｍｍ	SKL-B コンバージョンレンズ(ｘ0.5) 取付時　作動距離150ｍｍ




実際の撮像画像




カップ納豆の蓋（×170）



滑り止め付軍手（×170）



鮎釣り用水中糸（×85）



⇒その他の撮像画像はこちら！





倍率と観察範囲

光学倍率	モニタ上の倍率 21.5インチワイドモニタ	観察範囲（約mm）
0.5	42.5	11.0X6.2
0.75	63.75	7.3X4.1
1.0	85	5.5X3.1
1.5	127.5	3.7X2.1
2.0	170	2.7X1.5

作動距離：88mm
コンバージョンレンズ　x0.5取付時：（x21.25～85 モニタ倍率）　作動距離150mm
コンバージョンレンズ　x2.0取付時：（x85～340 モニタ倍率）　作動距離32mm
※コンバージョンレンズは別売りです。

概略仕様

撮像素子	1/2.8”　216万画素　カラーCMOS
出力画素数	1920 (H) x 1080 (V)
走査方式	プログレッシブ
ビデオ出力	DVI　1.0準拠　（HDMIコネクター接続）
電源入力電圧	＋9～+15Vdc（Typical:+12Vdc）
動作温度＆環境	温度：0～40℃　湿度：10～80％（結露無きこと）
光源	超高輝度白色LED使用　4分割照明　光量調整付
光学部	光学ズーム式（ｘ0.5～ｘ2）

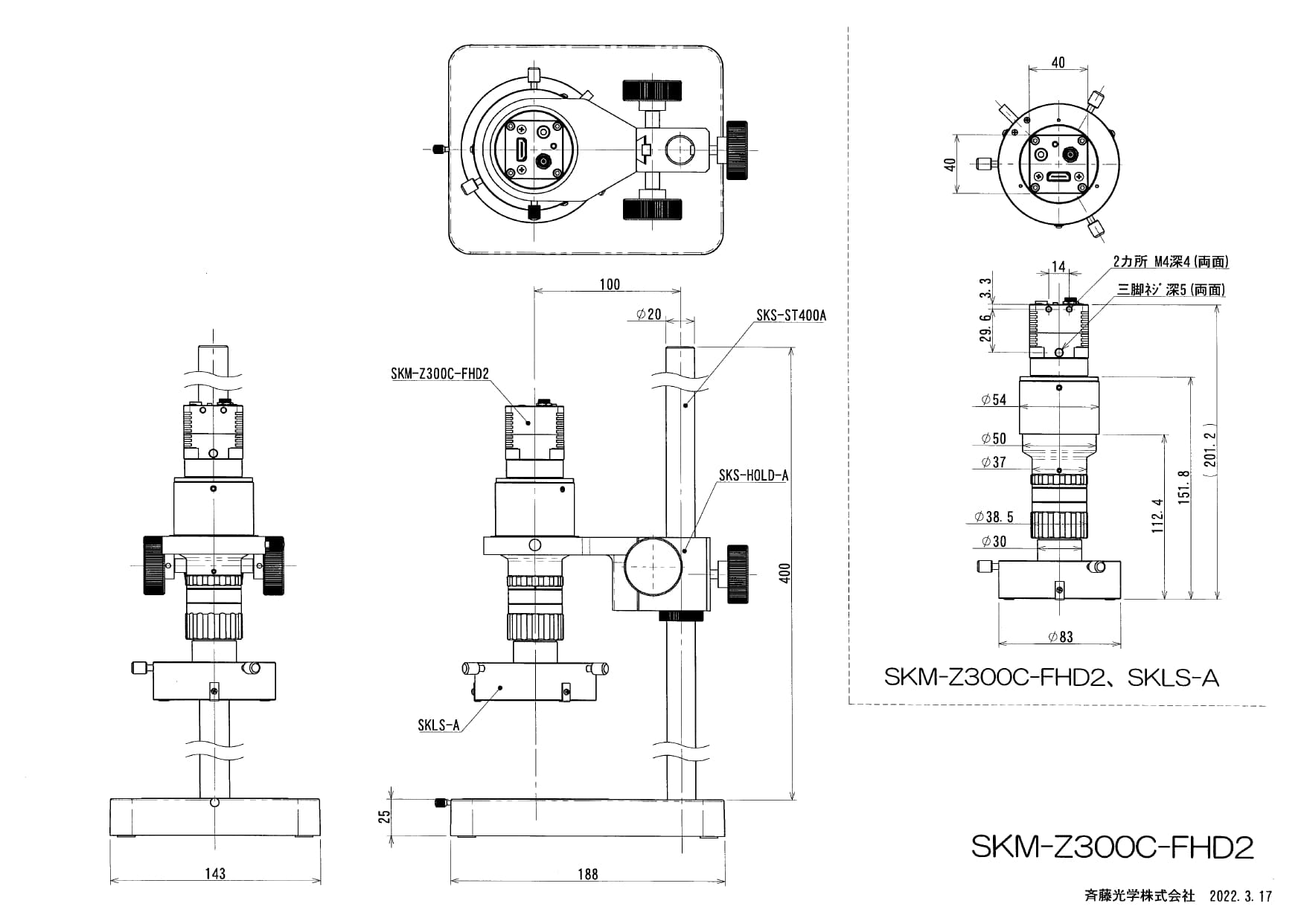

外観図
