卓上の傾斜型金属検出器です。電源を入れて滑らせるだけ！アルミ包装や塩分、温度の影響を受けずに金属を検出することが可能です。
製品動画
特長
- 台の上に置けるコンパクトなデザインで少量生産に適応。
- 操作が簡単で電源SWをONするだけで使用可能。
- 暖気運転が不要で電源投入後即、安定した異物検査が可能。
- 製品に合わせて傾斜角度が変更可能。
- 水分、塩分、油分、及び高温/低温(冷凍・水滴)等の製品への影響なし。誤検出の低下、廃棄品の削減に！
- アルミ蒸着及びアルミ箔包装を高感度設定のまま異物検査が可能。
- 検査対象の品種等の登録が必要無く、多品種の検査でも設定変更が不要。人為的ミスの防止や作業工数の削減に！。
- センサが長持ちするため高寿命。ランニングコスト削減に！
お手入れ方法
- 野菜や魚、肉などを原料の状態でご使用できます。
- 工具なしで搬送面のローラや樹脂板を取外し水洗いできます。
用途
- インスタント食品、粉末飲料等のアルミ包装の製品に！
- 揚げ物やアイス、冷凍食品といった高温度あるいは低温度の製品に！
- 味噌、醤油、漬物といった塩分濃度の高い製品に！糖分や酢分、油分の多い製品にも使用可能！
原理
- 異物に磁力を与え、一時的に着磁させる（マグネットブースタで磁化した異物をセンサで検出）
- 微弱な磁場で微弱な磁力を検出
⇒微弱な磁場は非磁性金属に対して渦電流が発生しにくいため、アルミ包装の影響を受けにくい - マグネットブースターにより磁性を増幅
⇒磁性を増幅させた異物（磁性金属）を微弱電流磁界に通すことによって乱れを発生させ、微小ステンレス異物を検知
| 原理 | 微弱な磁界 |
|---|---|
| 検出対象 | 磁性体（磁石に付きやすいもの） |
| 特徴 | 強力な永久磁石と磁界センサーの装備 |
※ステンレスは基本的には比磁性体ですが塑性加工や変形・断裂などの外部応力を受けると比透磁率が高くなります。
概略仕様
| 寸法 | 幅 666mm（傾斜25°時 678mm） 奥 340mm（電源ケーブル含んだ場合 450mm) 高 330 + 通過高[H] mm （傾斜25°時 400 + 通過高[H]） |
|---|---|
| 有効検知幅 | 200mm |
| 通過高[H] | 30~90mm （選択） |
| 傾斜角度 | 3段階（15° / 20° / 25°） |
| 設計搬送速度 | 33cm/ 秒 |
| 最大搬送荷重 | 0.5kg/ 機 |
| 質量 | 32kg |
| 搬送方向 | 右→左 |
| 感度切替 | 3 段階 |
| 検出精度* | Fe □0.8mm、SUS □1.2mm |
| 異物検出時動作 | ブザー鳴 / LED赤点灯 / NG数増加 |
| 使用環境の温度 | 0℃~60℃ |
| 防水 | 非防水 |
| 電源 | AC100V 50/60Hz |
| 消費電力 | 20W |
*□は立方体の表記。検出精度は検査対象製品および使用環境により異なります。
本機は鉄や着磁するステンレスを検知します。ステンレス種類、応力のかかり具合等によって検出可能な異物サイズが異なります。
上記以外の仕様や排除などのオプションも可能です。

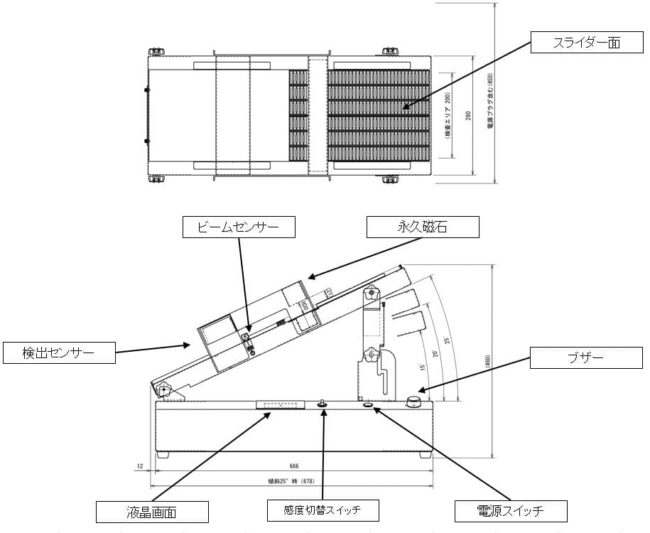

製品外観図
