オリフィス式スチームトラップ　スチーム・Z

トラップに触れることなく、安全かつ短時間で点検できます。 点検・管理にかかる負担やコストを抑えられるため、管理費の削減が期待でき、 導入費用は数年程度で回収できる見込みです。

耐久性が高いシンプルな構造

作動弁を使用しないシンプルな構造のため耐久性が高く、 定期的な交換の負担を抑えながら長期間使用できます。 安定したドレン排出により、生産性の向上と製品品質の安定化に貢献します。

CO₂排出量を年間約3,400kg抑制

スチーム・Zを1つ設置することで、CO₂排出量を抑えることができ、省エネにつながります。
※従来型小型トラップの0.5MPa蒸気ラインにおける蒸気リーク量を2.5kg/h(0.007GJ)とし、年間8,000時間稼働させた場合のCO₂

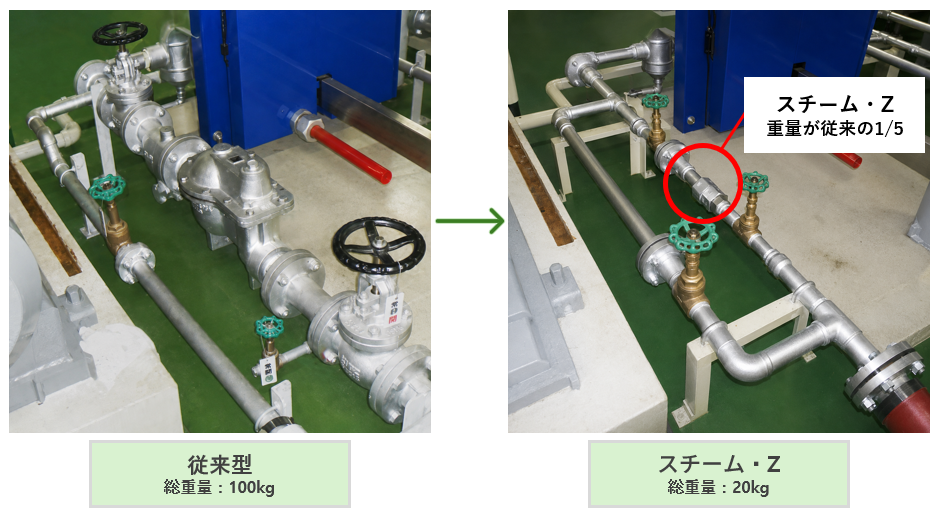

省スペース・軽量設計で幅広い蒸気仕様設備に対応

従来のスチームトラップと比べて、省スペース・軽量設計です。食品・飲料や化学、樹脂、ゴム、繊維などの蒸気を使用するさまざまな製造現場で導入を検討いただけます。

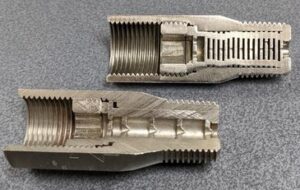

スチーム・Zの基本構造

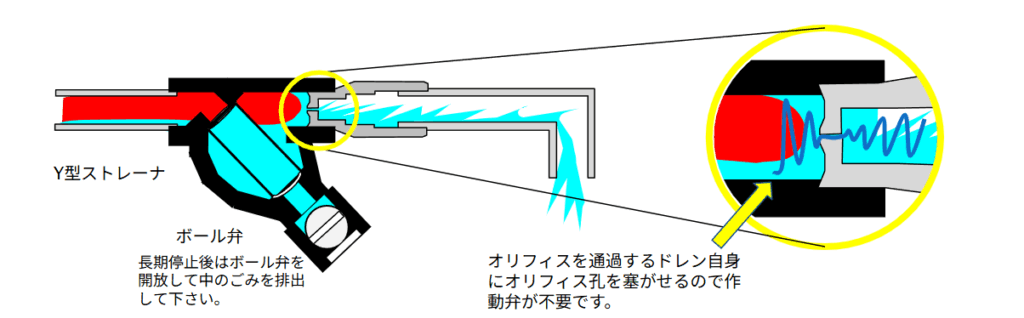

スチーム・Zは設備条件に合わせて設計されたオリフィスが、ドレンを連続的に排出します。流体の物性差と小径流路による流量制御により、蒸気の無駄な流出を抑え、蒸気設備の効率的な運用を支援します。

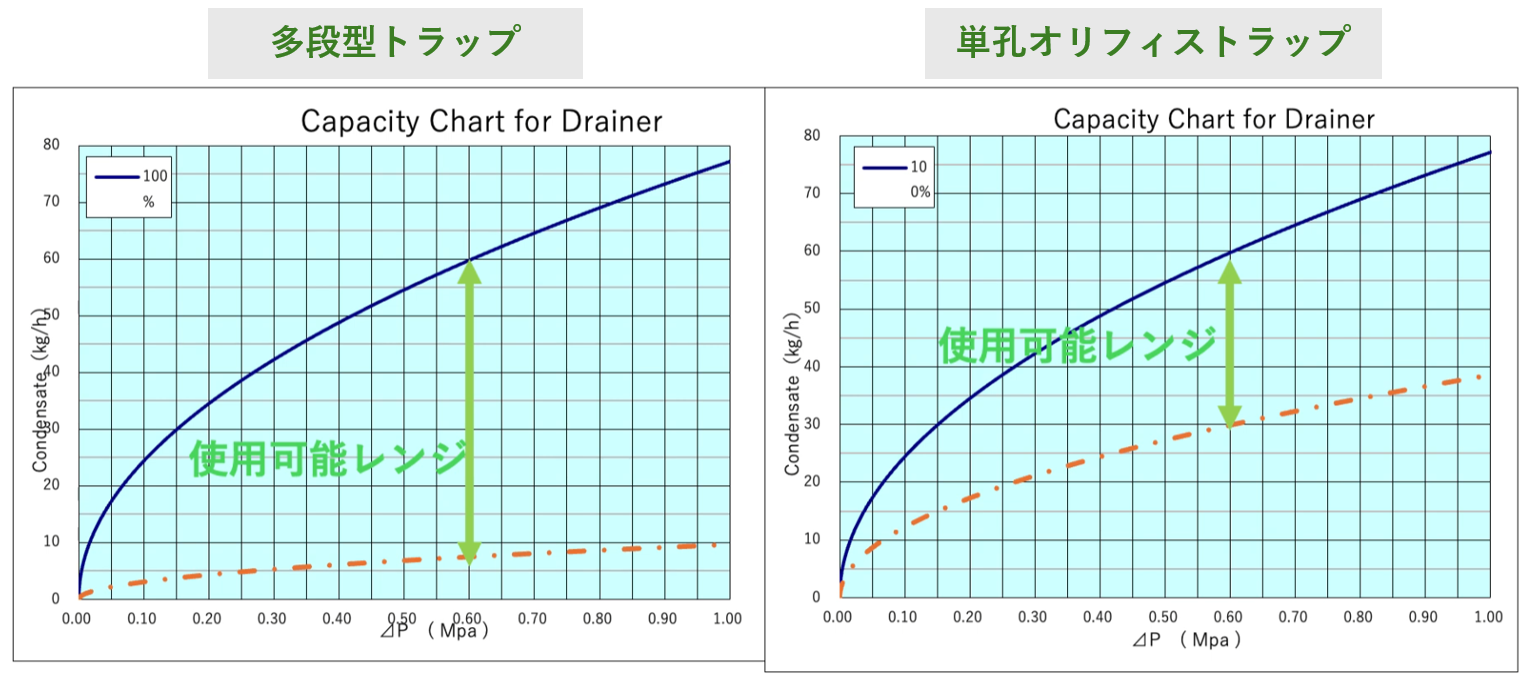

単孔のスチームトラップはドレンの量によって、蒸気が発生しないレンジが狭く、使える設備が限られていました。しかし、多段型の構造で段階的に圧力を減らすことで、ドレン量が少ない場合にも対応でき、幅広い設備で使えるようになりました。

概略仕様

スチーム・Z 低圧型シリーズ
