精密部品の搬送時のトラブルゼロへ
半導体チップや精密デバイスなどを安全に保管・搬送
製品動画
特長

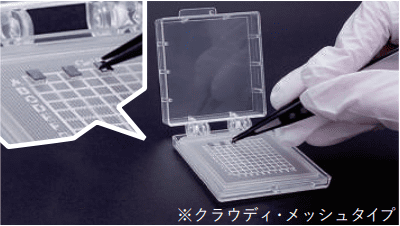

精密部品の破損を防ぐ |
 |
|---|---|
| やわらかなゲルシートが精密部品や半導体パーツを優しく保護します。適切な粘着力で固定し、搬送時に衝撃が加わっても破損の心配がありません。 | |
シリコーン・粘着剤不使用！ |
 |
| 完全ノンシリコーン仕様の製品です。シロキサンの転写の心配は不要です。また、部品を搭載するトレイには粘着剤を使用しておらず、部品に糊移りする心配もありません。 | |
静電気の発生を防止！ |
 |
| 108~1013Ω程度の表面抵抗値があります。半導体や電子部品の静電破壊を防ぎます。 |

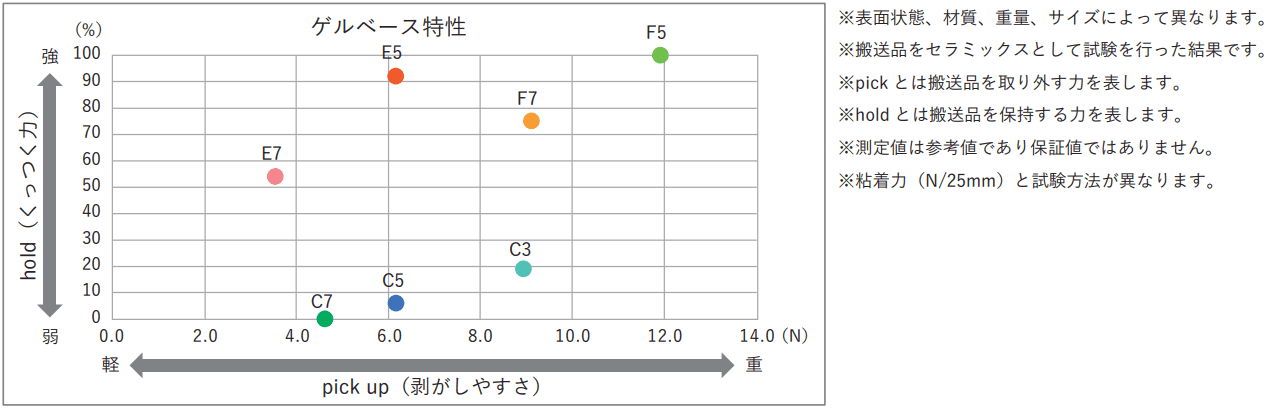

ゲルベースの種類
7種類の粘着力で様々な部品の保持やピックアップに対応しています。
フラットタイプ(F) |
シート表面 |
|---|---|
|
|
クラウディタイプ(C) |
シート表面 |
|
|
メッシュタイプ(E) |
シート表面 |
|
用途

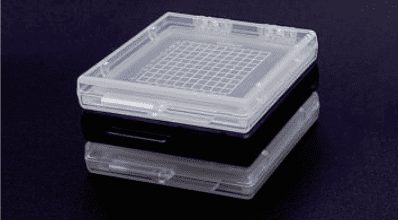

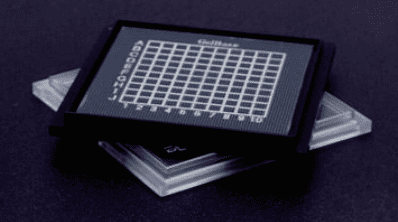

ゲルベースは傷のつきやすいチップやデバイスの保護、保管、搬送用のケースです。
ウレタンゲルの粘着力によって様々な部品を保持します。
精密部品保管・搬送の商品は半導体チップや精密デバイスなど細かな部品の工場内、工程内搬送、海外搬送用として使用できます。
また、半導体等部品の搬送時デバイスの固定用としても大活躍します。
おすすめの業界
- 半導体メーカー
- 精密部品メーカー
- 車載機器を扱う企業
- 電子機器メーカー
概略仕様

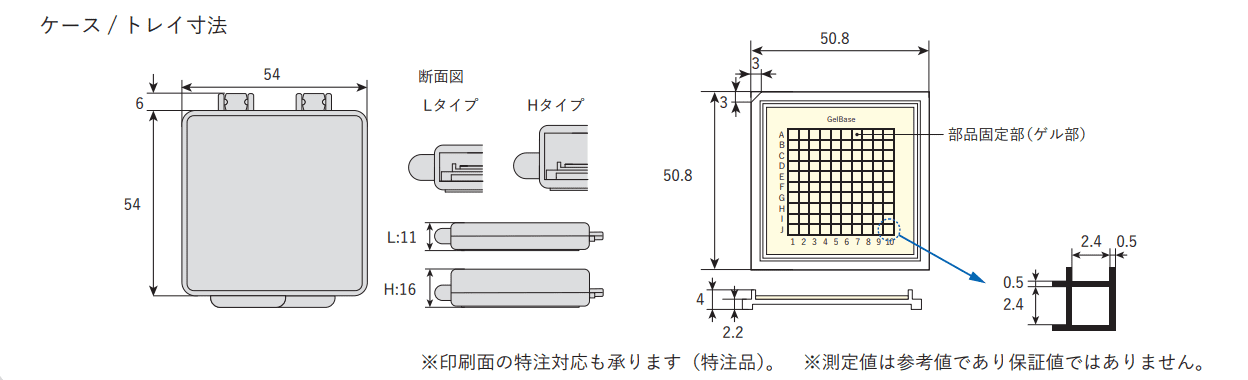

ゲルベース® 2インチ
ゲルベース® 2インチ フラットタイプ
| 品番 | ゲル形状 | 粘着力(N/25mm) | ケース内最大デバイス高さ | |
|---|---|---|---|---|
| 黒 | 透明 | |||
| CB-F7L | CT-F7L | フラット F7 | 約0.24 | 2.0mm |
| CB-F5L | CT-F5L | フラット F5 | 約1.23 | |
| CB-F7H | CT-F7H | フラット F7 | 約0.24 | 7.0mm |
| CB-F5H | CT-F5H | フラット F5 | 約1.23 | |
※粘着力（N/25mm）は参考値です。
※粘着力（N/25mm）は180ピール試験（対PET）による結果です。特性比較表とは試験方法が異なります。
ゲルベース® 2インチ クラウディタイプ
| 品番 | ゲル形状 | 粘着力(N/25mm) | ケース内最大デバイス高さ | |
|---|---|---|---|---|
| 黒 | 透明 | |||
| CB-C7L | CT-C7L | クラウディ C7 | 約0.04 | 2.0mm |
| CB-C5L | CT-C5L | クラウディ C5 | 約0.14 | |
| CB-C3L | CT-C3L | クラウディ C3 | 約0.74 | |
| CB-C7H | CT-C7H | クラウディ C7 | 約0.04 | 7.0mm |
| CB-C5H | CT-C5H | クラウディ C5 | 約0.14 | |
| CB-C3H | CT-C3H | クラウディ C3 | 約0.74 | |
※粘着力（N/25mm）は参考値です。
※粘着力（N/25mm）は180ピール試験（対PET）による結果です。特性比較表とは試験方法が異なります。
ゲルベース® 2インチ メッシュタイプ
| 品番 | ゲル形状 | 粘着力(N/25mm) | ケース内最大デバイス高さ | |
|---|---|---|---|---|
| 黒 | 透明 | |||
| CB-E7L | CT-E7L | メッシュ E7 | 約0.09 | 2.0mm |
| CB-E5L | CT-E5L | メッシュ E5 | 約0.48 | |
| CB-E7H | CT-E7H | メッシュ E7 | 約0.09 | 7.0mm |
| CB-E5H | CT-E5H | メッシュ E5 | 約0.48 | |
※粘着力（N/25mm）は参考値です。
※粘着力（N/25mm）は180ピール試験（対PET）による結果です。特性比較表とは試験方法が異なります。

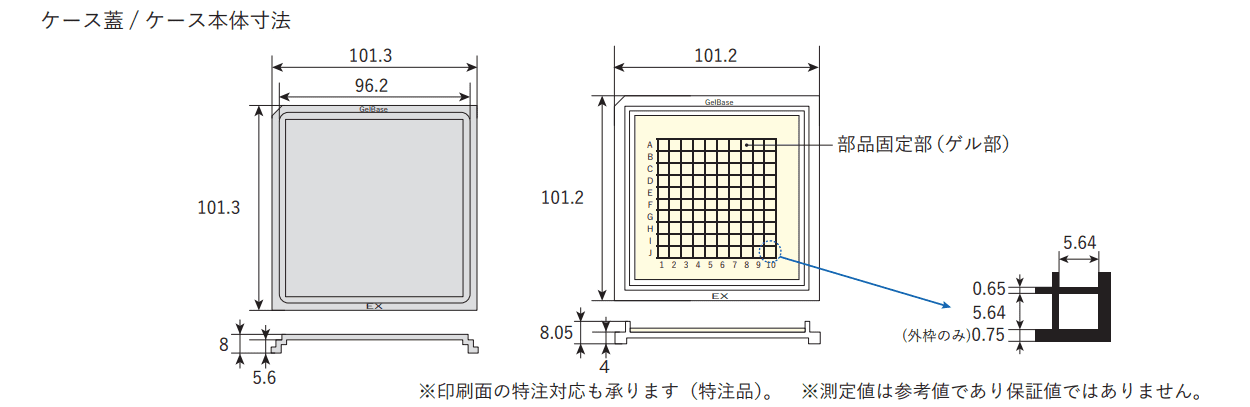

ゲルベース® 4インチ
ゲルベース® 4インチ フラットタイプ
| 品番 | ゲル形状 | 粘着力(N/25mm) | ケース内最大デバイス高さ | |
|---|---|---|---|---|
| 黒 | 透明 | |||
| 4CB-F7P | 4CT-F7P | フラット F7 | 約0.24 | 6.0mm |
| 4CB-F5P | 4CT-F5P | フラット F5 | 約1.23 | |
※粘着力（N/25mm）は参考値です。
※粘着力（N/25mm）は180ピール試験（対PET）による結果です。特性比較表とは試験方法が異なります。
ゲルベース® 4インチ クラウディタイプ
| 品番 | ゲル形状 | 粘着力(N/25mm) | ケース内最大デバイス高さ | |
|---|---|---|---|---|
| 黒 | 透明 | |||
| 4CB-C7P | 4CT-C7P | クラウディ C7 | 約0.04 | 6.0mm |
| 4CB-C5P | 4CT-C5P | クラウディ C5 | 約0.14 | |
| 4CB-C3P | 4CT-C3P | クラウディ C3 | 約0.74 | |
※粘着力（N/25mm）は参考値です。
※粘着力（N/25mm）は180ピール試験（対PET）による結果です。特性比較表とは試験方法が異なります。
ゲルベース® 4インチ メッシュタイプ
| 品番 | ゲル形状 | 粘着力(N/25mm) | ケース内最大デバイス高さ | |
|---|---|---|---|---|
| 黒 | 透明 | |||
| 4CB-E7P | 4CT-E7P | メッシュ E7 | 約0.09 | 6.0mm |
| 4CB-E5P | 4CT-E5P | メッシュ E5 | 約0.48 | |
※粘着力（N/25mm）は参考値です。
※粘着力（N/25mm）は180ピール試験（対PET）による結果です。特性比較表とは試験方法が異なります。
