排ガス中のダスト濃度測定　自動試料採取装置｜ダスタックサンプラー ESA-703

• ダスト（JIS Z 8808準拠）、ダイオキシン（JIS K 0311準拠） (JIS Z 8808)に準拠

  ダスタックサンプラーESA-703システムは、排ガス中のダスト濃度の測定方法 (JIS Z 8808)に準じた普通形自動試料採取装置です。

• 等速吸引前の予備測定や複雑な計算、吸引時の速度調整等の操作が不要

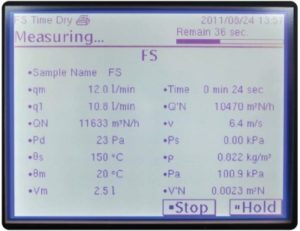

  吸引に必要な各種設定はタッチパネルで簡単に入力が出来、等速吸引前の予備測定や複雑な計算が不要。また、サンプリング中は等速吸引自動制御を行う為、吸引速度調整等の操作が不要。

• 豊富な測定モードを搭載

  自動等速吸引はもちろんのこと、他に自動一定吸引モード、流速･流量測定モード、ノズル径算出モード、水分値算出モード等の機能があります。

• 測定データは計量証明用データとして使用可能

  等速吸引精度まで随時読み取れる為、手動式のように誤差を生じたサンプリングになる恐れがありません。また、JIS Z 8808 の計算式がプログラムされておりますので測定データは計量証明用データとして使用が可能です。

• 移動・運搬・設置の容易さと高い汎用性

  機材点数を少なくするため、ユニット化していますので、据付、撤収が安易に行えます。また、吸引部（ポンプ）がセパレートタイプの為、高所へ持ち運んでの測定には小型ポンプ、負荷が大きい現場での測定には大型ポンプ、既存のポンプの使用等、現場の状況や用途に応じて吸引部の交換が可能です。

• 遠隔操作（オプション）可能

  オプションで装置操作部を分離すれば遠隔操作が可能になり、煙突等の高所危険作業箇所での装置操作が不要になります。

• メモリカード内蔵

  測定値・演算値は全てCFカード（SDカード）へ保存が可能です。（取り込みは6秒毎です。）報告書作成、グラフ描画等の作業をＰＣで行う事が可能です。

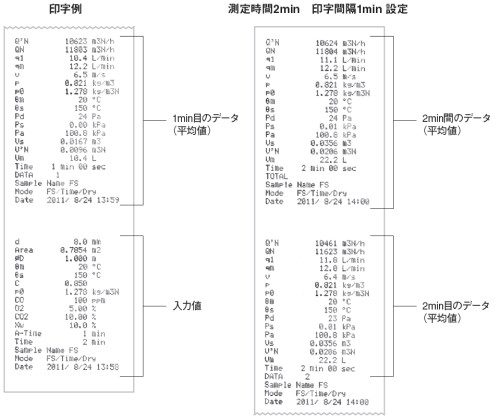

• プリンター内蔵

  測定値・演算値は内蔵プリンターで全て印字できます。また、トラバース測定時は各測定点の値と平均値を印字可能です。

ダスタックサンプラー（システム型式：ESA-703）は、排ガス中のダスト濃度の測定方法 (JIS Z 8808)に準じた普通形自動試料採取装置です。 測定条件（測定時間、ダクト面積、流体密度など）を入力し、排ガス温度、動圧、静圧、大気圧などを連続的に測定して、理論値の等速吸引流量を計算させます。吸引制御は、実際にガスメーターで吸引している吸引流量をパルス信号によりフィードバックさせ、絶えず理論値と実際値とが合致するように装置内部のバルブを自動的 にコントロールいたします。 又、水分測定で利用できる自動一定吸引機能、水分秤量値入力による水分値（％）の算出機能、流速測定値から適正ノズル径の算出機能など豊富な機能が装備されております。

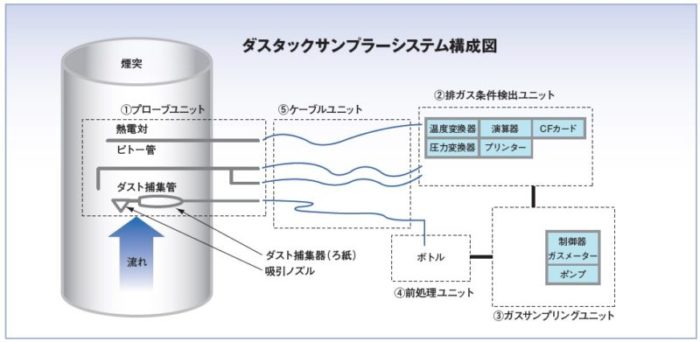

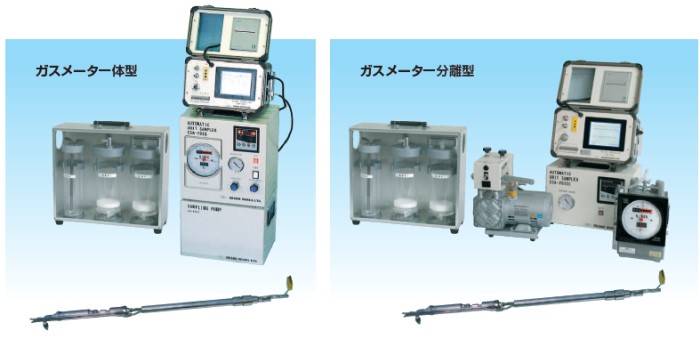

≪ダスタックサンプラー ESA-703 システム構成≫

• 排ガス条件検出ユニット　（ダスタックコントローラ）

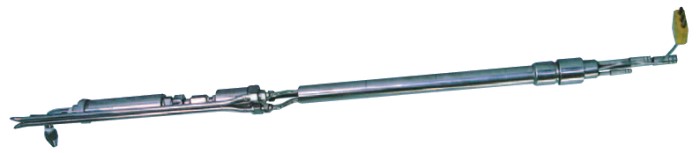

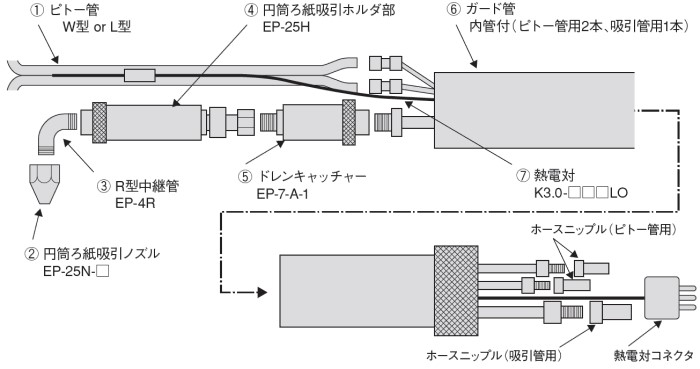

• プローブユニット　（ピトー管、熱電対、ダスト捕集管）

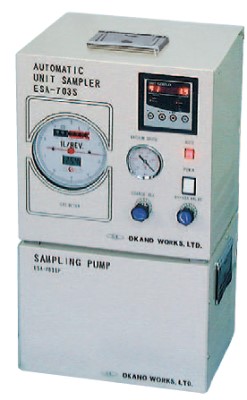

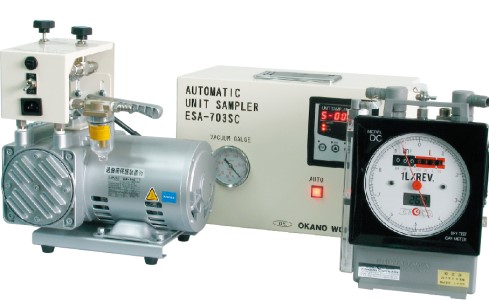

• ガスサンプリングユニット　（オートマチックユニットサンプラー）

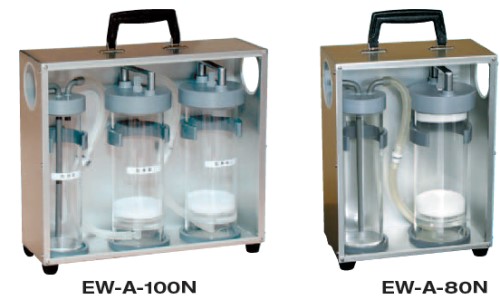

• 前処理ユニット　（腐食性ガス、水分除去用前処理ボトル）

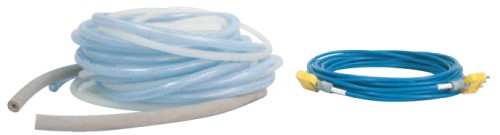

• ケーブルユニット　（サンプリングケーブルセット：ピトー管用ゴム管、吸引用ゴム管、熱電対補償導線）

大気汚染防止法の対象となるばい煙発生施設の排ガス中のダスト採取

• 石炭火力発電所
• 産業用石炭燃焼ボイラー
• 廃棄物焼却設備
• 非鉄金属製造施設（鉛、亜鉛、銅及び工業金）
• セメントクリンカー製造施設

※環境省ＨＰリンク「大気汚染防止法の対象となるばい煙発生施設」
