ナノ粉砕が可能な3次元ボールミルは低発熱、高均一に粉砕・混合・分散が可能なボールミルです。容器はジルコニア、アルミナを用意、PC制御タイプで速度・回転数の設定やパターン制御も可能です。

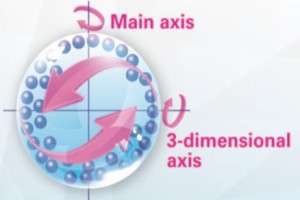

縦横2つの回転軸を有する3次元ボールミル(3次元リアクター)。二軸の回転を調整することによりランダムな方向に運動するため、容器全体を利用した効率良い粉砕・混合・分散・乳化を実現します。粉砕には「3次元ボールミル」として、混合・分散・乳化には「3次元リアクター」として使用出来ます。


特長

  • 独自の高速3次元運動

    3次元ポールミル(3次元リアクター)の高速3次元運動は非臨界。粒子の非凝集・非固形化を実現。従来不可能とされた粉砕・混合・分散を解決します。

  • 低発熱

    容器全体面を利用し摩擦熱が容器全面に分散する為、摩擦熱が発生しにくく、ペラ・羽根も使わない為、せん断熱の発生も抑えられます。

  • 強摩擦力

    高速3次元運動は強い摩擦力を生かした粉砕で粒径が丸みを帯び、粒子のムラが少ないです。

  • 比重・粘度の異なるサンプル混合が可能

    高速3次元運動は混合時に微粒子が容器内を常に動き回る為、凝集の時間を与えず短時間で高均一に混合が可能です。また、有機物と無機物の混合なども可能です。

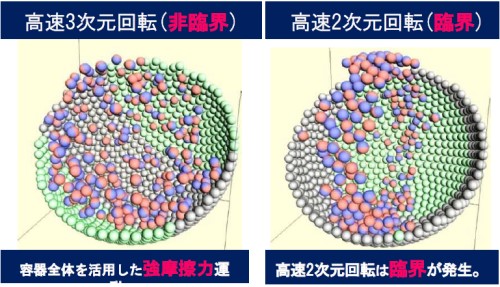

高速3次元回転(非臨界)図


3次元ボールミルと2次元ボールミルでの粉砕・混合評価

酸化ニッケル(NiO2)の乾式粉砕 粉砕時間:30分

粉砕前

酸化ニッケル(粉砕前)粒度分布:0.45μmと6μmのダブルピーク

2次元ボールミルでの粉砕

酸化ニッケル2次元ボールミル(粉砕後)粒度分布:0.45μmと3.2μmのダブルピーク

3次元ボールミルでの粉砕

酸化ニッケル3次元ボールミル(粉砕後)粒度分布:0.5μmのシングルピーク

市販の塩と胡麻の混合

「塩」「胡麻」の混合 混合時間:2時間

2次元ボールミルでの混合

2次元ボールミルでは軽比重の胡麻が外側へ重比重の塩が内部へ

3次元ボールミルでの混合

3次元ボールミルでは全体が高均一に混合

用途

  • 電機/金属/窯業/ガラス/化学製品

    素材の質、向上(高速3次元回転を活用した、ペラや羽根を使わない高均一混合、分散を実現

    • 比重、粘度差のある物質(例:金属、セラミックスと樹脂)の混合
    • 電池材料、セラミックス材料、磁性体の高均一混合
    • エレクトロニクス用ペースト、インクの高均一混合
  • 塗料
  • 塗料の質の向上を実現

    • 金属、ガラスと有機溶媒の高均一混合、分散
    • 耐熱性・耐光性・耐水性の向上
    • 小粒子化でノズル詰まりの防止
    • 発色性、保存性、速乾性の向上
  • 医薬品
  • 製造プロセスでの製品廃棄コスト削減

    • 製造プロセスでの低発熱化での製品廃棄削減
    • 微粒子化で細胞内へ高効率デリバリーが可能(細胞標的指向性の向上)
    • 不均一混合による製品破棄削減

PC制御画面:3DB-80(PC)

3次元ボールミル PC制御画面

主な仕様

型式 3DB-210 3DB-80 3DB-80(PC)
方式 主軸/3次元軸独自制御式
制御 手動(オプションでPC制御可) 手動 PC制御(マニュアル&プログラム運転)
主軸(上下方向)回転数 0~250rpm 0~600rpm
3次元軸(左右方向)回転数 0~250rpm 0~600rpm
実質3次元枠回転軸 0~500rpm 0~1200rpm
電源 AC100Vまたは220V 300W DCブラシレスモーター2台 AC100Vまたは220V 120W DCブラシレスモーター2台
最大消費電力 600W 240W
容器 ジルコニア、アルミナφ800ml 球または円柱容器
(最大処理500ml)
SUS 半球φ210ml 合わせ容器((最大処理1200ml)
金属(S45C、ステンレス、クロム銅、タングステン等)半球合わせ容器他仕様有り
ジルコニア、アルミナφ80mm 球容器
(最大処理約100ml 又は約100g)
金属(S45C 、ステンレス、クロム銅、タングステン等)半球合わせ容器他仕様有り
寸法 幅680mm x 奥行420mm x 高さ380mm(扉解放時720mm) 幅585mm × 奥行310mm × 高さ270mm(扉解放時460mm) 幅650mm x 奥行310mm x 高さ270mm(扉解放時460mm)
重量 36kg 27kg 29kg
筐体カラー グレー/ホワイト

オプション

  • 防振ベース
  • 3DB-210用:幅680mm x 奥行370mm x 厚み16mm 重量: 32kg

    3DB-80用:幅580mm × 奥行260mm × 厚み16mm 重量: 20kg

    3DB-80(PC)用:幅650mm x 奥行310mm x 厚み16mm 重量: 25kg

  • PC制御対応(3DB-210のみ)
  • 容器(ジルコニア、アルミナ)
