超低輝度から高輝度までのワイドダイナミックレンジ 高精度測定に対応した輝度・色度ムラ測定器

※販売終了品。後継機種はSR-5000またはUA-200Aです。

輝度色度ユニフォミティ測定器UA-10は、小型軽量ながら高速・高精度化を実現した面計測器です。 当社独自の校正・補正技術により、標準計測器での測定 結果を忠実にフィードバックすることで、従来の面計測器で必要とした色ごとの色補正係数の切替えを省略しながら、高い色度測定精度が実現できます。

特長

  • ワイドレンジ輝度計測 : 0.005~100,000cd/m2 超低輝度から高輝度のワイドレンジ計測
  • 16ビットの高分解能 : 16ビット(65,535段階)の高分解能より、微小な濃淡差も正確に測定
  • 140万画素 CCD搭載 : 最大1,360×1,024画素測定が可能
  • 当社オリジナル光学系 : 自社開発・製造の光学系を搭載、高精度・高信頼性を実現
  • 特注対応 : LEDチップや次世代照明などの高輝度計測(1~5,000,000cd/m2)に対応

用途

  • FPD、FPD関連部材の面ムラ評価
  • 自動車のインパネ、操作パネルの発光分布特性評価
  • 各種光源の輝度分布測定
  • 蓄光パネルの輝度分布測定

標準付属ソフト

  • 標準付属ソフトウェアで本体制御や測定データの収集・分析が行えます。
  • 用途に合わせた二種類のソフトウェアを標準付属しております。
    • Standard Edition : UA-10本体の制御・測定を含む、全ての機能が使用可能。
    • View Edition : 保存した測定イメージの閲覧・解析ができるビュアー。
             測定評価室などとは別セクションでの解析作業が可能。

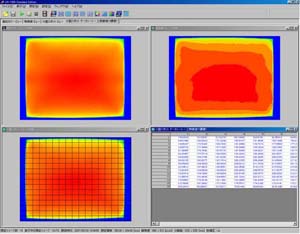

主なビュー表示(従来機能)

擬似カラービュー

測定データを任意に配色し輝度色度の測定データを表示。 ムラなどの測定に最適です。

等高線ビュー

三刺激値を等間隔に区分し、同じ値を線で結び段階表示します。

分割スポット

測定イメージを格子状に分割して表示、各領域内を平均化して測定値を算出します。

規格スポットビュー

JEITA規格(EIAJ ED-2522/ED-2710)など4つの定型規格に基づき測定します。スポット形状や数量変更などのカスタマイズも可能です。

任意スポットビュー

最大999点の測定スポットをビュー上に配置できます。 配置位置は保存が可能です。

断面図ビュー

断面部分の三刺激値を縦横グラフ形式で表示、断面図は十字線の他、斜線の選択が可能です。

色度図ビュー(x,y/u',v')

各種ビューの測定値を色度図上にプロット、色分布の確認ができます。色度画面は拡大表示も可能です。

3Dビュー

三刺激値の擬似カラーを3次元に変換して表示、ビュー画面上にて表示角度の調整が可能です。

ヒストグラムビュー

縦軸に頻度、横軸に三刺激値をとった分布統計グラフを表示します。

サムネイルビュー

展開した複数の測定イメージを一括表示、ファイルの選択が容易におこなえます。

時系列グラフビュー

指定したスポットデータの変化量を時系列の折れ線グラフで表示します。

主な仕様

機種 UA-1000
受光器 122万画素 CCDイメージセンサ
対物レンズ UA-200S    標準:f=8mm
UA-200WS 広角:f=5mm
  UA-200T    望遠:f=35mm
有効画素数 1280×960
データビット 14bit
測定範囲 0.05~1,000,000cd/m2
輝度直線性*1,*2 ±2%  (1cd/m2 超過)
±3%  1cd/m2 (0.05~1cd/m2)
色度精度1 *1,*2 ±0.003  (1cd/m2 超過)
±0.005  (0.05~1cd/m2)
色度精度2 *2,*6 ±0.008
面内ムラ均一性*1,*3 輝度:±2%
色度:±0.003
繰返し精度 輝度:0.3% (1cd/m2超過)*5、0.5% (0.05~1cd/m2)*5
色度:0.001  (1cd/m2 超過)*4
色度:0.002  (0.05~1cd/m2 以下)*4
測定時間 輝度測定時:最速1秒 100cd/m2(転送時間含む)
輝度色度測定時:最速3秒 100cd/m2(転送時間含む)
安定性*1,*2 輝度:1%
再現性*1,*2 輝度:2%
温度特性 輝度:±3% (25℃基準 0~40℃にて)
湿度特性 輝度:±3% (相対湿度 85%以下、結露なきこと)
インターフェース LAN (Gigabit Ethernet)
電源 AC 100V~240V (50/60Hz) / 専用ACアダプタ(標準付属品)
使用条件 温度:0℃~40℃ 湿度:85%R.H.以下、ただし結露なきこと
保存条件 温度:-5℃~50℃ 湿度:85%R.H.以下、ただし結露なきこと
外形寸法 280×162×194mm(UA-200S)
311×162×194mm(UA-200WS)
307×162×194mm(UA-200T)
質量 約3.9kg (UA-200S)
  約4.12kg   (UA-200WS)
約4.45kg (UA-200T)
  • *1 : 標準光源A に対して
  • *2 :CCD中心に値にて評価
  • *3 :CCD中心位置基準
  • *4 :最大値-最小値
  • *5 :2σにおいて
  • *6 : 輝度基準面と色ガラスの組合せにおいて (O-55,'-48,A-73B,IRA-05,T-44,R-61,B-46,V-44,G-54)

測定領域

UA-1000:標準レンズ
測定距離 300 500 1000 1500 2000 2500
インチ 8.9 14.2 27.6 40.9 54.1 67.5
横(mm) 181.5 289.3 561.0 830.8 1099.2 1371.1
縦(mm) 136.1 217.0 420.8 623.1 824.4 1028.6
UA-200WS:標準レンズ+広角アタッチメントレンズ
測定距離 300 500 1000 1500 2000 2500
インチ 14.5 23.0 44.2 65.3 86.6 107.9
横(mm) 293.9 466.4 898.7 1326.8 1759.0 2192.9
縦(mm) 220.4 349.8 674.0 995.1 1319.2 1644.7
UA-200T:望遠レンズ
測定距離 400 500 1000 1500 2000 2500
インチ 4.7 5.3 8.3 11.2 14.3 17.3
横(mm) 95.8 108.2 168.2 228.1 289.9 351.6
縦(mm) 71.9 81.1 126.2 171.1 217.4 263.7
  • *対物レンズ金物先端からの距離

動作条件

OS Windows XP Professional Service Pack 2 以上(32bit)
Windows Vista Ultimate Service Pack 2 (32bit)
Windows 7 Ultimate(32bit)
Windows 7 Professional(32bit)
CPU PentiumIV (2.8GHz) 以上
メモリ 1GB以上
HDD 1GB以上
ポート USB2.0 :2ポート
※基準器を使用して色補正を行う場合 RS-232Cシリアルまたは、USB 1.1 :1ポート
ディスプレイ 1024×768以上、1677万色(32bit)以上
その他 DVD-ROMドライブ

別売付属品

  • アタッチメントレンズ型式: AL-UA1
  • アタッチメントレンズ型式: AL-UA2
  • 専用三脚型式: Tripod-UA
