ユニフォミティ検査を高速・高精度に実現 望遠レンズを追加
販売終了のお知らせ
【販売終了品】後継機種は「UA-20シリーズ」です。

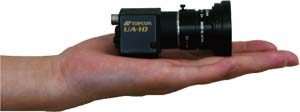

輝度色度ユニフォミティ測定器UA-10は、小型軽量ながら高速・高精度化を実現した面計測器です。 当社独自の校正・補正技術により、標準計測器での測定 結果を忠実にフィードバックすることで、従来の面計測器で必要とした色ごとの色補正係数の切替えを省略しながら、高い色度測定精度が実現できます。
レンズバリエーション追加しました！
| 0.1～30,000cd/m2 | 10～1,000,000cd/m2 | |
|---|---|---|
|

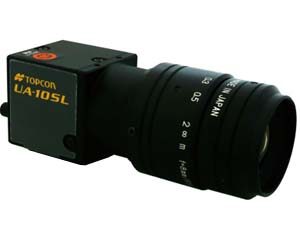

標準レンズ
|
UA-10SL
|
UA-10SH
|
|

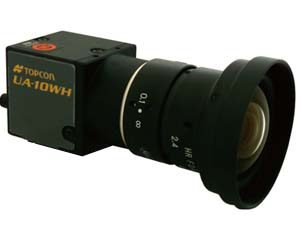

広角レンズ
|
UA-10WL
|
UA-10WH
|
| 望遠レンズ |
UA-10TL
|
UA-10TH
|
- ※ご購入後のレンズ画角、輝度範囲の変更はできません
| 標準レンズ | 広角レンズ |
|---|---|
 |
 |
特長
- 最速0.3秒の高速測定： 測定アルゴリズムの最適化によりタクトタイムを短縮
- 130万画素 CCD搭載 ： 最大1,290×960の画素測定が可能
- 高い色度精度 ： 当社独自の校正・補正技術で標準計測器の測定結果をフィードバック
- 6種類のバリエーション ： 標準・広角・望遠の3種レンズ、2種類の測定輝度仕様から選択可能
用途
- FPDモジュールの均一性特性
- バックライト、フロントライトの発光均一性確認
- 照明(シーリングランプなど)の発光均一性確認
- 拡散板、導光板などのFPD関連部材などのシワや発光均一性確認
- 短時間で変化する光源の時系列評価
標準付属ソフト
- 標準付属ソフトウェアで本体制御や測定データの収集・分析が行えます。
- 用途に合わせた二種類のソフトウェアを標準付属しております。
| Standard Edition | UA-10本体の制御・測定を含む、全ての機能が使用可能。 |
|---|---|
| View Edition | 保存した測定イメージの閲覧・解析ができるビュアー。 測定評価室などとは別セクションでの解析作業が可能。 |
主なビュー表示(従来機能)
擬似カラービュー
測定データを任意に配色し輝度色度の測定データを表示。 ムラなどの測定に最適です。
等高線ビュー
三刺激値を等間隔に区分し、同じ値を線で結び段階表示します。
分割スポット
測定イメージを格子状に分割して表示、各領域内を平均化して測定値を算出します。
規格スポットビュー
JEITA規格(EIAJ ED-2522/ED-2710)など4つの定型規格に基づき測定します。スポット形状や数量変更などのカスタマイズも可能です。
任意スポットビュー
最大999点の測定スポットをビュー上に配置できます。 配置位置は保存が可能です。
断面図ビュー
断面部分の三刺激値を縦横グラフ形式で表示、断面図は十字線の他、斜線の選択が可能です。
色度図ビュー(x,y/u',v')
各種ビューの測定値を色度図上にプロット、色分布の確認ができます。色度画面は拡大表示も可能です。
3Dビュー
三刺激値の擬似カラーを3次元に変換して表示、ビュー画面上にて表示角度の調整が可能です。
ヒストグラムビュー
縦軸に頻度、横軸に三刺激値をとった分布統計グラフを表示します。
サムネイルビュー
展開した複数の測定イメージを一括表示、ファイルの選択が容易におこなえます。
時系列グラフビュー
指定したスポットデータの変化量を時系列の折れ線グラフで表示します。
主な仕様
| 機種 | UA-10SL / UA-10WL/UA-10TL | UA-10SH / UA-10WH/UA-10TH |
|---|---|---|
| 受光器 | 130万画素 CCDイメージセンサ(カラー) | |
| 対物レンズ |
UA-10SL/SH 単焦点対物レンズ F=8.0mm UA-10WL/WH 単焦点対物レンズ F=3.5mm UA-10TL/TH 単焦点対物レンズ F=35mm |
|
| 有効画素数 | 1280×960 | |
| データビット | 12bit | |
| 測定範囲 | 0.1～30,000cd/m2 | 10～1,000,000cd/m2 |
| 輝度直線性*1 |
±2% 1cd/m2 超過 ±3% 1cd/m2 以下 |
±2% 50cd/m2 超過 ±3% 50cd/m2 以下 |
| 色度精度*1 |
±0.003 1cd/m2 超過 ±0.010 1cd/m2 以下 |
±0.003 50cd/m2 超過 ±0.010 50cd/m2 以下 |
| 面内ムラ均一性*1 |
輝度：±2% 色度：±0.003 |
|
| 繰返し精度 | 輝度：0.5%*2 | |
|
色度：0.002 0.5cd/m2 超過*3 色度：0.005 0.5cd/m2 以下*3 |
色度：0.002 50cd/m2 超過*3 色度：0.005 50cd/m2 以下*3 |
|
| 測定時間 |
UA-10SL/WL/TL：最速0.3秒 100cd/m2(転送時間含む) UA-10SH/WH/TH：最速0.3秒 10,000cd/m2(転送時間含む) |
|
| 安定性 | 輝度：1% | |
| 再現性 | 輝度：2% | |
| 温度特性 | 輝度：±3% (25℃基準 0～40℃にて) | |
| 湿度特性 | 輝度：±3% (相対湿度 85%以下、結露なきこと) | |
| インターフェース | LAN (Gigabit Ethernet) | |
| 外形寸法 |
UA-10SL ： 90.0×34.0×34.0mm UA-10SH ： 90.0×38.5×38.5mm UA-10WL/WH： 86.5×42.0×42.0mm UA-10TL/TH : 85.1×34.0×34.4mm |
|
| 質量 |
UA-10SL ： 約185g UA-10SH ： 約200g UA-10WL/WH ： 約170g UA-10TL/TH : 約155g |
|
- *1 ： 標準光源A に対して
- *2： 10回連続測定において2σ
- *3 ： 10回連続測定において、最大値ー最小値
測定領域
UA-10SL/SH 測定領域
| 測定距離 | 200 | 500 | 1000 | 1500 | 2000 | 2500 |
|---|---|---|---|---|---|---|
| 横(mm) | 110.8 | 270.0 | 540.0 | 810.0 | 1080.0 | 1350.0 |
| 縦(mm) | 83.1 | 202.5 | 405.0 | 607.5 | 810.0 | 1012.5 |
UA-10WL/WH 測定領域
| 測定距離 | 100 | 200 | 500 | 1000 | 1500 | 2000 | 2500 |
|---|---|---|---|---|---|---|---|
| 横(mm) | 135.7 | 271.4 | 678.4 | 1356.8 | 2035.2 | 2713.6 | 3392.0 |
| 縦(mm) | 101.8 | 203.5 | 508.8 | 1017.6 | 1526.4 | 2035.2 | 2544.0 |
UA-10TL/TH 測定領域
| 測定距離 | 200 | 500 | 1000 | 1500 | 2000 | 2500 |
|---|---|---|---|---|---|---|
| 横(mm) | 23.5 | 58.7 | 117.4 | 176.1 | 234.8 | 293.5 |
| 縦(mm) | 17.6 | 44.0 | 88.0 | 132.1 | 176.1 | 220.1 |
- *対物レンズ金物先端からの距離
動作条件
| OS | Windows XP Professional Service Pack 2 以上(32bit) Windows 7 Ultimate(32bit/64bit) Windows 7 Professional(32bit/64bit) ※64bitOSでのXPモード使用は不可 |
|---|---|
| CPU | Intel Core i5(Quad Core以上) 2.8GHz以上 |
| メモリ | 4GB以上 |
| HDD | 1GB以上 |
| LANポート | Gigabit Ethernet：1ポート |
| その他 | CD-ROMドライブ |
標準構成
- UA-10本体
- ACアダプタ
- LANケーブル
- ユニバールアダプタ(5種)
- 三脚ネジアダプタ(取付ネジ4pcs)
- 三脚ネジスペーサ(取付ネジ4pcs)
- キャリングケース
- アプリケーションCD
- 測定用プログラム
- 取扱説明書(日本語/英語)
- SDKファイル
- パラメータファイル
